3, प्रत्येक भाग का कार्यात्मक विवरण:
1. कर्षण विभाग:
1. ट्रैक्शन रोलर 7.5KW सर्वो मोटर द्वारा संचालित होता है।
2. अपशिष्ट किनारे रीसाइक्लिंग उपकरण:
अपशिष्ट और बेकार सामग्री को बाहर निकालने के लिए पंखे का उपयोग करें, और ग्राहक संग्रहण के लिए एक जालीदार बॉक्स सुसज्जित करेगा।

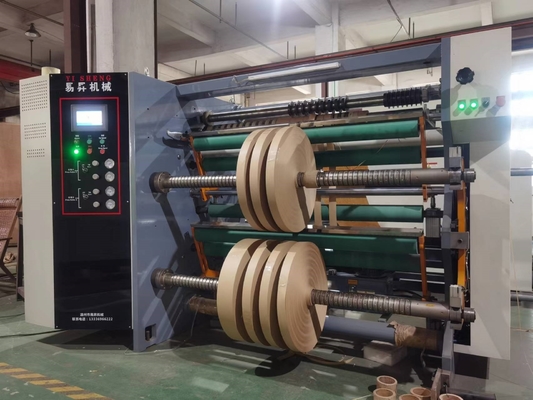

3. वाइंडिंग मैकेनिज्म: (तैयार उत्पाद का बायां या दायां सिरा ऑर्डर देते समय ग्राहक द्वारा निर्धारित किया जाता है)
1. कटी हुई सामग्री को ऊपरी और निचली दोनों अक्षों का उपयोग करके स्वतंत्र रूप से घाव किया जाता है, और काटने वाला चाकू काटने के लिए एक गोलाकार चाकू का उपयोग करता है (6 जोड़े)
2. ऊपरी और निचले वाइंडिंग शाफ्ट में प्रत्येक में वायवीय विस्तार शाफ्ट के साथ एक 7.5KW सर्वो मोटर होती है।वाइंडिंग तनाव को वर्तमान कॉइल व्यास के आधार पर सीमेंस पीएलसी द्वारा स्वचालित रूप से नियंत्रित किया जाता है, जिससे यह सुनिश्चित होता है कि कई स्लिट काटे जाने पर तैयार सामग्री साफ-सुथरी हो।सभी कुंडल अंत सतह समतल हैं, और डिस्क सतह की समतलता को काटने के लिए वायवीय दबाव रोलर और स्वयं वजन दबाव रोलर द्वारा स्वतंत्र रूप से चुना जाता है।तैयार कुंडल की आंतरिक और बाहरी परतों की जकड़न को नियंत्रित किया जा सकता है, जो एक सर्पिल घुमावदार विधि है।जैसे-जैसे वाइंडिंग का व्यास बढ़ता जाता है, पीएलसी स्वचालित रूप से वाइंडिंग सर्वो मोटर की गति को कम करने के लिए नियंत्रित करता है।

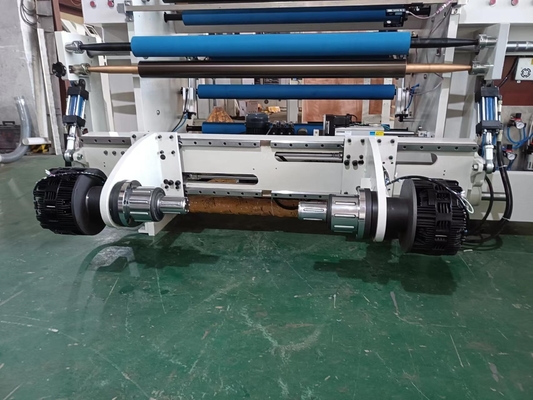

5. डिस्चार्ज डिवाइस
एक कनेक्टेड शाफ्टलेस हाइड्रोलिक स्वचालित फीडिंग संरचना को अपनाना
(1) जर्मन बीएसटी सिमुलेशन सुधार मोटर का 1 सेट
(2) गाइड रेल 25 मॉडल 4 टुकड़े
(3) 40 मोटे स्मारक तोरणद्वार के लिए उच्च गुणवत्ता वाले स्टील की एक जोड़ी का उपयोग किया जाता है
(4) लिफ्टिंग स्विंग आर्म्स की 1 जोड़ी
(5) सिलेंडर 140X63 1 जोड़ी
(6) डिस्चार्ज ब्रेक एक जोड़ी एयर ब्रेक को अपनाता है
विद्युत उपकरण अपनाता है

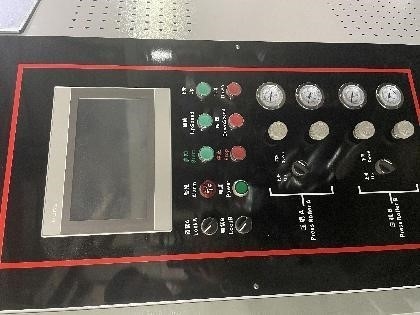

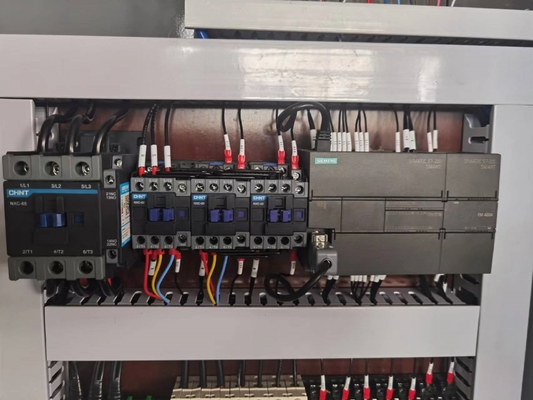

चिंट ग्रुप का उपयोग लो-वोल्टेज उपकरण के रूप में किया जाता है, स्नाइडर का उपयोग बटन स्विच के रूप में किया जाता है, सीमेंस का उपयोग पूरी मशीन के ऑपरेटिंग सिस्टम को नियंत्रित करने के लिए पीएलसी के रूप में किया जाता है।
4, मशीन पार्ट स्थान
