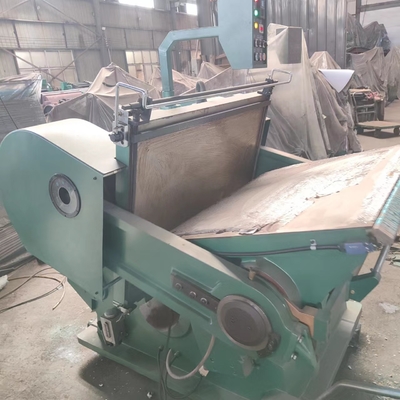

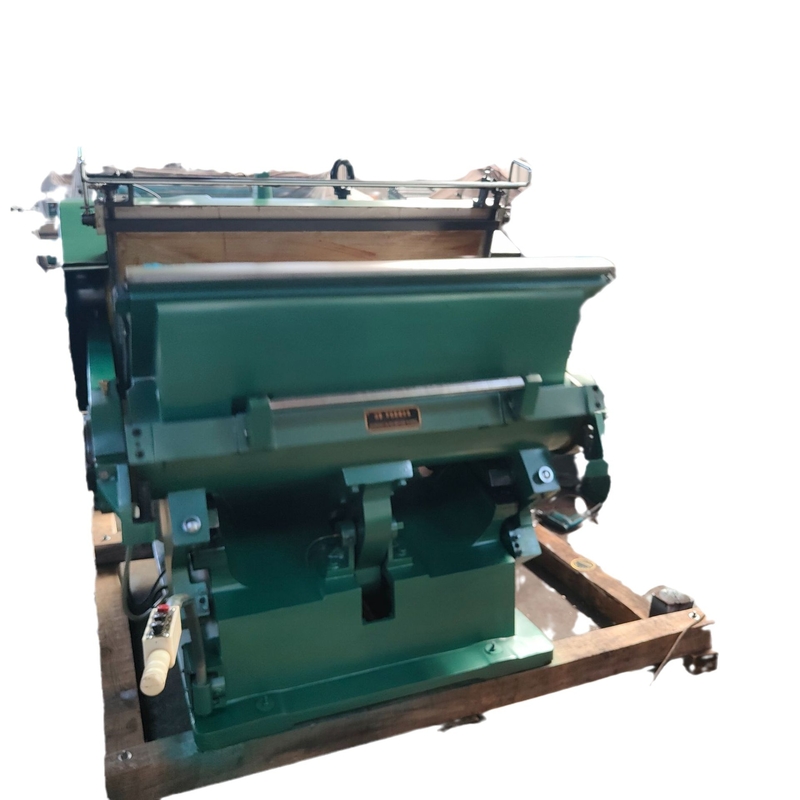

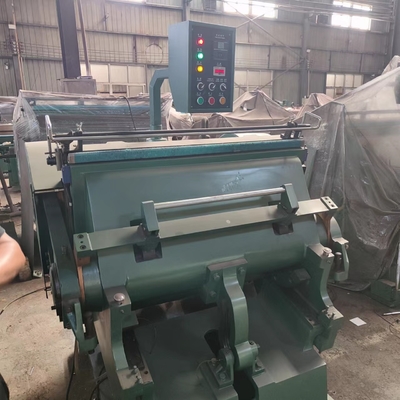

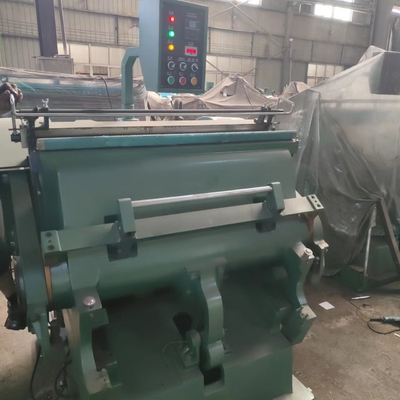

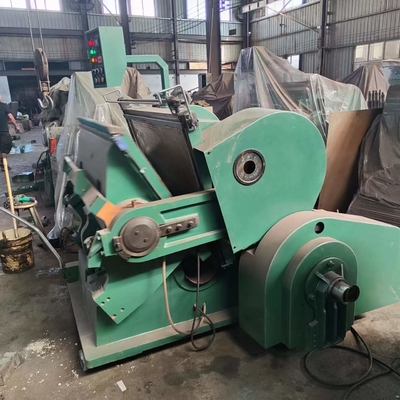

फ्लैट इंडेंटेशन मशीन की कॉन्फ़िगरेशन तालिका (मॉडल HJ1040)
तकनीकी मापदंड:

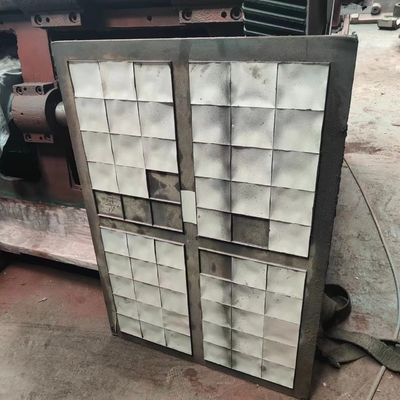

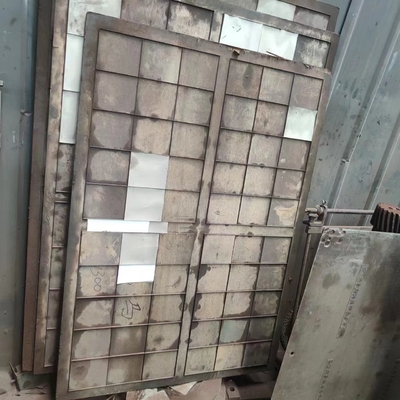

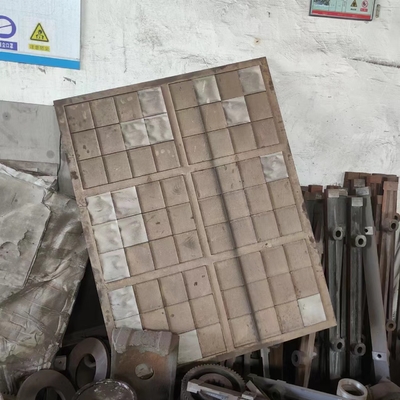

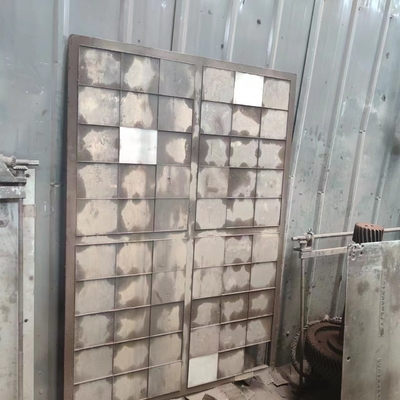

1. फ्रेम के अंदर का आकार: 1040 * 720
2. कार्य गति: 22 ± 2
3. अधिकतम ब्लेड लंबाई: ＜ 28 मी
4. मोटर पावर: 4KW
5. शुद्ध वजन: 3200 किग्रा
6. सीमा आयाम: 1850*1800*1700
1. मशीन की कास्टिंग HT200 ग्रे आयरन है, जिसे एनील्ड किया जाता है।यह मशीन की कास्टिंग (बॉडी, प्रेस फ्रेम आदि सहित) को विरूपण और फ्रैक्चर की संभावना कम कर सकता है।
2. मशीन का स्पिंडल 45# स्टील का बना होता है.
3. मशीन के मुख्य गियर भी चार फॉस्फोरस क्रोमियम स्टील से बने होते हैं, जिन्हें बाद में बुझाया और तड़का लगाया जाता है।
4. मशीन की गाइड रेल लाइनिंग 38 क्रोमियम मोलिब्डेनम एल्यूमीनियम से बनी होती है, जिसे बाद में नाइट्राइड किया जाता है।यह अपनी कठोरता को काफी बढ़ाता है और इसके टूटने-फूटने का खतरा कम होता है।यह मशीन के दबाव को संतुलन में रख सकता है और आसानी से नहीं बदलता है।
5. मशीन के बियरिंग वफ़ांगडियन बियरिंग से बने होते हैं।
6. मशीन एक केंद्रीकृत ईंधन भरने वाली स्नेहन प्रणाली को अपनाती है, जो तेल सर्किट की चिकनाई को बेहतर ढंग से सुनिश्चित कर सकती है।मशीन के रखरखाव और ईंधन भरने को अधिक सुविधाजनक बनाएं।
7. मशीन की कनेक्टिंग रॉड शाफ्ट स्लीव शुद्ध तांबे की स्लीव से बनी है।मशीन को अधिक सटीक बनाएं.
उपरोक्त मशीनों के प्रमुख एवं मुख्य घटकों की अलग से व्याख्या नहीं की जायेगी।
मुख्य संरचनात्मक विशेषताएं:
1.स्लाइडिंग बियरिंग्स उच्च गुणवत्ता वाले मिश्र धातु कूपर से बने होते हैं, इस प्रकार घर्षण-विरोधी और शेक कम करने का प्रभाव प्राप्त होता है।
2. फ्लाईव्हील बड़े बल के क्षण और बड़े दबाव के साथ होता है।
3. मशीन बॉडी के लिए शीर्ष-रैंकिंग सामग्री का उपयोग करके एक टुकड़े की कास्टिंग के कारण उच्च शक्ति।
4. सिंगल प्लेट इलेक्ट्रोमैग्नेटिक क्लच संवेदनशील और विश्वसनीय है।
5. एकल, निरंतर और ओपनिंग डवेल ऑपरेशन के कार्यों के साथ, डवेल रेंज समायोज्य है।
6. परिचालन स्थिति उचित रूप से व्यवस्थित है, मूविंग-बेडएल को उसके इष्टतम स्तर तक खोला जा सकता है।
7. विश्वसनीय सुरक्षा संरक्षण प्रणाली।
| नमूना |
अधिकतम नियम क्षेत्र |
कार्य करने की गति |
अधिकतम नियम लंबाई |
इंजन की शक्ति |
वज़न |
समग्र निश्चय |
| एचजे-1200 |
1200*830मिमी |
20+-2(स्ट्रोक/मिनट) |
<32एम |
5.5 kw |
4500 किग्रा |
2050*2150*1900मिमी |
| एचजे-1100 |
1100*800मिमी |
20+-2(स्ट्रोक/मिनट) |
<30एम |
4 किलोवाट |
4200 किग्रा |
2000*1950*1700मिमी |
| एचजे-1040 |
1040*720मिमी |
22+-2(स्ट्रोक/मिनट) |
<28एम |
4 किलोवाट |
3200 किग्रा |
1850*1800*1700मिमी |
