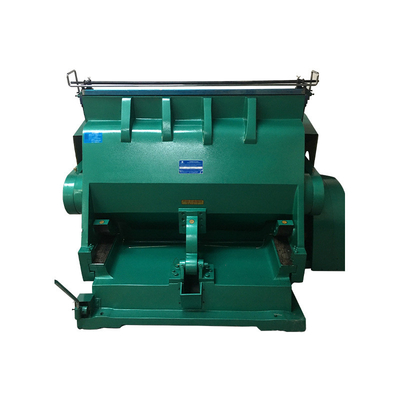

केंद्रीकृत ईंधन भरने वाली स्नेहन प्रणाली के साथ HJ2200 एम्बॉसिंग मशीन

फ्लैट इंडेंटेशन मशीन की कॉन्फ़िगरेशन तालिका (मॉडल HJ2200)

तकनीकी मापदंड:

1. फ्रेम के अंदर का आकार: 2200 * 1400

2. कार्य गति: 11 ± 2

3. अधिकतम ब्लेड लंबाई: ＜ 60 मी

4. मोटर पावर: 15KW

5. शुद्ध वजन: 15000 किग्रा

6. बाहरी आयाम: 2300 * 3100 * 2200

1. मशीन की कास्टिंग HT200 ग्रे आयरन है, जिसे एनील्ड किया जाता है।यह मशीन की कास्टिंग (बॉडी, प्रेस फ्रेम आदि सहित) को विरूपण और फ्रैक्चर की संभावना कम कर सकता है।

2. मशीन का स्पिंडल 45# स्टील का बना होता है.

3. मशीन के मुख्य गियर भी चार फॉस्फोरस क्रोमियम स्टील से बने होते हैं, जिन्हें बाद में बुझाया और तड़का लगाया जाता है।

4. मशीन की गाइड रेल लाइनिंग 38 क्रोमियम मोलिब्डेनम एल्यूमीनियम से बनी होती है, जिसे बाद में नाइट्राइड किया जाता है।यह अपनी कठोरता को काफी बढ़ाता है और इसके टूटने-फूटने का खतरा कम होता है।यह मशीन के दबाव को संतुलन में रख सकता है और आसानी से नहीं बदलता है।

5. मशीन के बियरिंग वफ़ांगडियन बियरिंग से बने होते हैं।

6. मशीन एक केंद्रीकृत ईंधन भरने वाली स्नेहन प्रणाली को अपनाती है, जो तेल सर्किट की चिकनाई को बेहतर ढंग से सुनिश्चित कर सकती है।मशीन के रखरखाव और ईंधन भरने को अधिक सुविधाजनक बनाएं।

7. मशीन की कनेक्टिंग रॉड शाफ्ट स्लीव शुद्ध तांबे की स्लीव से बनी है।मशीन को अधिक सटीक बनाएं.

उपरोक्त मशीनों के प्रमुख एवं मुख्य घटकों की अलग से व्याख्या नहीं की जायेगी।

1.स्लाइडिंग बियरिंग्स उच्च गुणवत्ता वाले मिश्र धातु कूपर से बने होते हैं, इस प्रकार घर्षण-विरोधी और शेक कम करने का प्रभाव प्राप्त होता है।
2. फ्लाईव्हील बड़े बल के क्षण और बड़े दबाव के साथ होता है।
3. मशीन बॉडी के लिए शीर्ष-रैंकिंग सामग्री का उपयोग करके एक टुकड़े की कास्टिंग के कारण उच्च शक्ति।
4. सिंगल प्लेट इलेक्ट्रोमैग्नेटिक क्लच संवेदनशील और विश्वसनीय है।
5. एकल, निरंतर और ओपनिंग डवेल ऑपरेशन के कार्यों के साथ, डवेल रेंज समायोज्य है।
6. परिचालन स्थिति उचित रूप से व्यवस्थित है, मूविंग-बेडएल को उसके इष्टतम स्तर तक खोला जा सकता है।
7. विश्वसनीय सुरक्षा संरक्षण प्रणाली।



नमूना	अधिकतम नियम क्षेत्र	कार्य करने की गति	अधिकतम नियम लंबाई	इंजन की शक्ति	वज़न	कुल मिलाकर संकल्प (एल*डब्ल्यू*एच)
एचजे-2500	2500*1500मिमी	11+-3(स्ट्रोक/मिनट)	<70एम	18.5 किलोवाट	18000 किग्रा	2300*3600*2200मिमी
एचजे-2200	2200*1400मिमी	11+-2(स्ट्रोक/मिनट)	<60एम	15 किलोवाट	16000 किग्रा	2300*3100*2200मिमी
एचजे-2000	2000*1400मिमी	13+-2(स्ट्रोक/मिनट)	<55एम	15 किलोवाट	14500 किग्रा	2270*3100*2150मिमी
एचजे-1800	1800*1280मिमी	13+-2(स्ट्रोक/मिनट)	<50एम	11 किलोवाट	12000 किग्रा	2180*2560*2100मिमी
एचजे-1600	1600*1250मिमी	13+-2(स्ट्रोक/मिनट)	<43एम	11 किलोवाट	11000 किग्रा	2170*2560*2080मिमी
