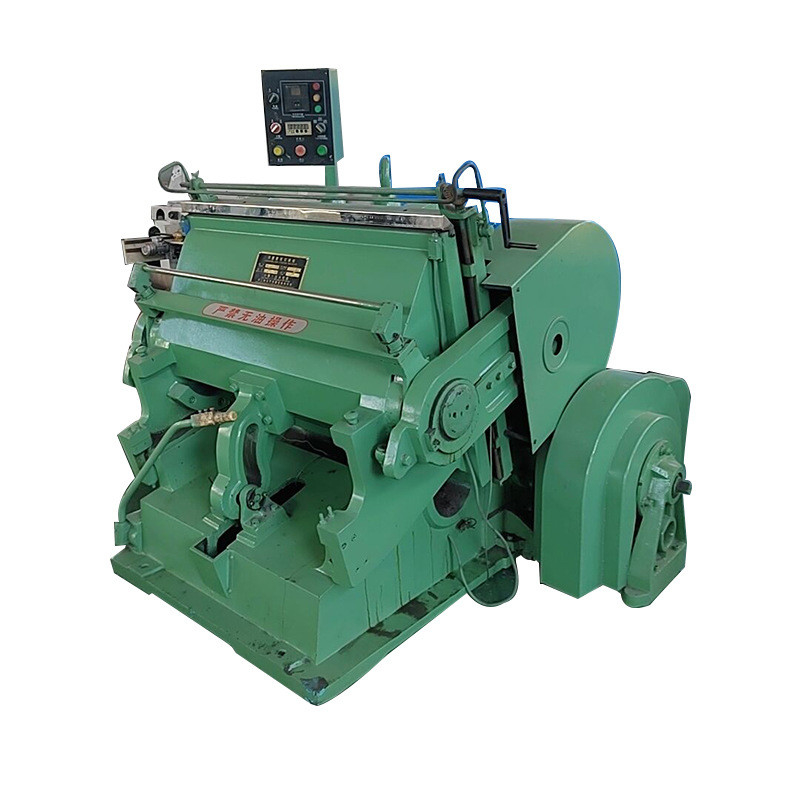

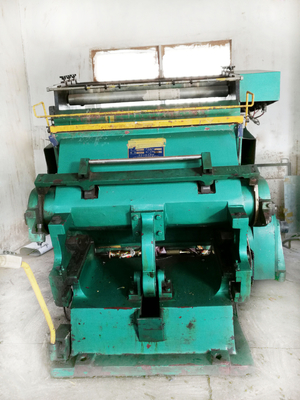

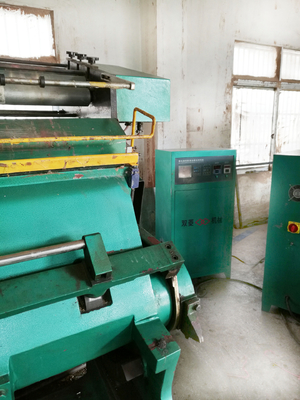

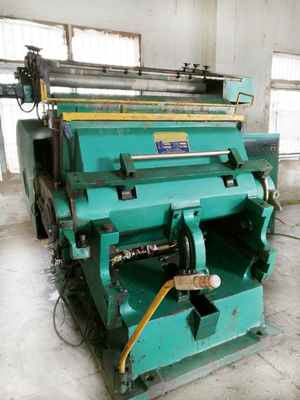

कंप्यूटर स्टैम्पिंग डाई कटिंग मशीन की कॉन्फ़िगरेशन तालिका (मॉडल HJ-1300T)
तकनीकी मापदंड:
1. अधिकतम गर्म मुद्रांकन सोना क्षेत्र: 1300 * 920
2. कार्य गति: 14 ± 2
3. काम का दबाव: ≤ 140 (टी)
4. फ़ॉइल फीडिंग लंबाई: 1000 (मिमी)
5. शुद्ध वजन: 6100 किग्रा
6. पन्नी खिलाने वाले समूहों की संख्या: 3 समूह
7. मेजबान शक्ति: 5.5 किलोवाट
8. कुल बिजली: 38kw
1. मशीन की कास्टिंग HT250 ग्रे आयरन है, जिसे एनील्ड किया जाता है।यह मशीन की कास्टिंग (बॉडी, प्रेस फ्रेम आदि सहित) को विरूपण और फ्रैक्चर की संभावना कम कर सकता है।
2. मशीन का मुख्य शाफ्ट चार फास्फोरस क्रोमियम स्टील से बना है, जिसे बाद में बुझाया और तड़का लगाया जाता है।यह धुरी को विरूपण की संभावना कम कर सकता है और इसकी ताकत, कठोरता और कठोरता में सुधार कर सकता है।
3. मशीन के मुख्य गियर भी चार फॉस्फोरस क्रोमियम स्टील से बने होते हैं, जिन्हें बाद में बुझाया और तड़का लगाया जाता है।
4. मशीन की गाइड रेल लाइनिंग 38 क्रोमियम मोलिब्डेनम एल्यूमीनियम से बनी होती है, जिसे बाद में नाइट्राइड किया जाता है।यह अपनी कठोरता को काफी बढ़ाता है और इसके टूटने-फूटने का खतरा कम होता है।यह मशीन के दबाव को संतुलन में रख सकता है और आसानी से नहीं बदलता है।
5. मशीन के मुख्य भाग एनएसके बियरिंग को बियरिंग के रूप में उपयोग करते हैं।
6. मशीन एक केंद्रीकृत ईंधन भरने वाली स्नेहन प्रणाली को अपनाती है, जो तेल सर्किट की चिकनाई को बेहतर ढंग से सुनिश्चित कर सकती है।मशीन के रखरखाव और ईंधन भरने को अधिक सुविधाजनक बनाएं।
7. मशीन की शाफ्ट स्लीव शुद्ध तांबे की स्लीव से बनी है।मशीन को अधिक सटीक बनाएं.
8. मशीन की लाइनिंग स्टेनलेस स्टील प्लेट से बनी है।
उपरोक्त मशीनों के प्रमुख एवं मुख्य घटकों की अलग से व्याख्या नहीं की जायेगी।
