मेज़बान भाग
(5) रैक 16# उच्च गुणवत्ता वाली स्टील प्लेट संरचना को अपनाता है
1) ट्रैक्शन डिवाइस:
(1) संरचनात्मक प्रकार: सक्रिय कर्षण निष्क्रिय संपीड़न प्रकार
(2) कर्षण आधार एक कास्टिंग संरचना को अपनाता है (1 सेट)
(3) ट्रैक्शन रोलर रबर रोलर्स को अपनाता है (विनिर्देश: 4 टुकड़े) φ पचासी × 1150 मिमी)
(4) संपीड़न विधि सिलेंडर नियंत्रण को अपनाती है
(5) ट्रांसमिशन गाइड रोलर एल्यूमीनियम गाइड रोलर्स को अपनाता है (विनिर्देश: 3 टुकड़े) φ सत्तर × 1150 मिमी)
(6) समायोजन के लिए ट्रांसमिशन गाइड रोलर को ऊपर और नीचे खींचा जा सकता है
(7) मोटर 1.5 किलोवाट (1 सेट) की तीन-चरण अतुल्यकालिक चर आवृत्ति मोटर को अपनाती है।
(8) फ़्रीक्वेंसी कनवर्टर 1.5kw गीटेक (1 यूनिट) को अपनाता है
(9) फीडिंग को कन्वेयर बेल्ट द्वारा नियंत्रित किया जाता है
(10) संपूर्ण फीडिंग तंत्र को विस्थापन सेंसर द्वारा बुद्धिमानी से नियंत्रित किया जाता है।
2) भोजन व्यवस्था:
1. सक्रिय रूप से सर्वो नियंत्रण पोजिशनिंग विधि अपनाएं
2.4.4kw इनविटॉन सर्वो मोटर, ड्राइवर (1 सेट)
3. संपूर्ण औद्योगिक नियंत्रण प्रणाली एक डिजिटल औद्योगिक नियंत्रण प्रणाली ड्राइविंग विधि को अपनाती है: मुख्य मोटर सक्रिय रोलर पोजिशनिंग को चलाती है
4. ट्रांसमिशन सिंक्रोनस बेल्ट और सिंक्रोनस व्हील ट्रांसमिशन तंत्र को अपनाता है
5. फीडिंग रोलर एक ऊपरी और निचली चिकनी रबर रोलर संरचना को अपनाता है।
3) काटने का उपकरण:
(1) काटने की विधि: निचला चाकू स्थिर, ऊपरी चाकू सक्रिय काटने
(2) कटरबेड एक भारी संरचना को अपनाता है:
(3) रैखिक गाइड रेल (2 जोड़े)
(4) तेल कंटेनर (2 टुकड़े)
चिकनाई वाले तेल को पुनर्चक्रित किया जा सकता है
(5) ऊपरी और निचले चाकू स्ट्रिप चाकू के साथ आयातित संतुलित स्टील चाकू (2 जोड़े) से बने होते हैं
(6) उपकरण (विनिर्देश मोटा × चौड़ा × लंबाई: 15 × अस्सी × 1150 मिमी)
(7) अनुदैर्ध्य काटने वाला गोल चाकू उच्च गुणवत्ता वाले स्टील (2 जोड़े) से बना है
(8) संचालन विधि: उपकरण की स्थिति को मैन्युअल रूप से समायोजित करें
(9) मुख्य ट्रांसमिशन मोड: मुख्य मोटर ट्रांसमिशन को एक्सेंट्रिक व्हील लिंकेज को चलाने के लिए गियरबॉक्स के साथ मिलान किया जाता है, और कनेक्टिंग रॉड काटने वाले उपकरण को स्थानांतरित करने के लिए प्रतिक्रिया करता है
(10) मुख्य मोटर शंघाई में एक चर आवृत्ति गति नियंत्रण मोटर को अपनाती है (1.5 किलोवाट)
(11) फ़्रीक्वेंसी कनवर्टर गीटेक (1.5 किलोवाट 1 यूनिट) को अपनाता है
(12) ट्रांसमिशन एक सिंक्रोनस व्हील ट्रांसमिशन तंत्र को अपनाता है
(13) सनकी पहिया (2 सेट)
(14) कनेक्टिंग रॉड (2 टुकड़े)

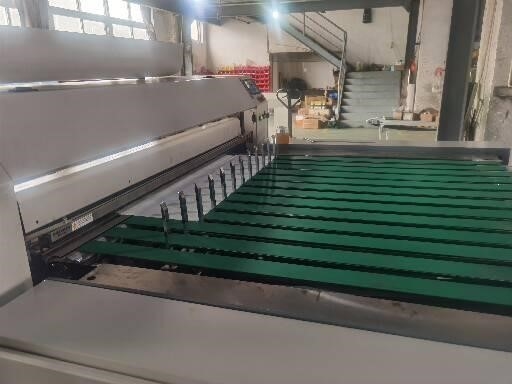

सामग्री प्राप्त करने वाला प्लेटफ़ॉर्म कन्वेयर बेल्ट के स्वचालित फीडिंग फ़ंक्शन को अपनाता है;
(1) तैयार शीटों की संख्या पैनासोनिक पीएलसी द्वारा नियंत्रित की जाती है, और शीटों की निर्धारित संख्या स्वचालित रूप से छँटाई क्षेत्र में भेज दी जाती है।मशीन स्वचालित रूप से सामान्य रूप से चलती है, जिससे इसे संचालित करना आसान हो जाता है और श्रम की बचत होती है
3. विद्युत नियंत्रण भाग: (नियंत्रण और होस्ट समानांतर में जुड़ा हुआ है) पूरी मशीन पैनासोनिक पीएलसी औद्योगिक नियंत्रण प्रणाली को अपनाती है, और टच स्क्रीन को ताइवान वेइलुन द्वारा नियंत्रित किया जाता है
(1) इस मशीन की नियंत्रण प्रणाली को मोटे तौर पर मेजबान नियंत्रण में विभाजित किया जा सकता है।
(2) मेजबान नियंत्रण: मुख्य मोटर नियंत्रण, कर्षण नियंत्रण, फीडिंग नियंत्रण और कटिंग नियंत्रण सहित।
(3) गिनती के लिए इलेक्ट्रॉनिक मीटर काउंटर से सुसज्जित;अलार्म बंद;स्वचालित निश्चित लंबाई, पॉइंट इन और पॉइंट आउट फ़ंक्शन।
(4) उपरोक्त विद्युत घटकों का चयन चिन्ट से किया गया है;श्नाइडर ब्रांड से चयनित स्विच
4. सहायक सुविधाएं: (उपयोगकर्ता जिम्मेदार)
(1) विद्युत स्रोत: तीन-चरण चार तार वायु स्विच: वोल्टेज 380V/50 हर्ट्ज
सामग्री निर्वहन रैक डिवाइस;
