उत्पाद विवरण:
|
| सामग्री के प्रकार: | पीईटी、बीओपीपी、बीओएफ、पीई、ओपीपी रोल्ड सामग्री | द्रव्य का गाढ़ापन: | 0.012-0.5 मिमी (झिल्ली) |
|---|---|---|---|
| कच्चे माल की अधिकतम चौड़ाई: | 1400 मिमी | रोल की सतह की चौड़ाई: | 1150 मिमी |
| उपमार्ग की चौड़ाई: | 10-1100मिमी | रील ट्यूब कोर: | 3 पेपर ट्यूब |
| वाइंडिंग का अधिकतम व्यास: | 600 मिमी | अधिकतम गति: | 300 मीटर/मिनट |
| स्लिटिंग स्पीड: | 10-300 मीटर/मिनट | बिजली आपूर्ति की कुल शक्ति: | 12.5 किलोवाट |
| कुल वजन: | 4200 किग्रा | कुल आयाम: | लंबाई 3200, चौड़ाई 2600 और ऊंचाई 1500 मिमी |
| प्रमुखता देना: | HJ-1100A-III स्लिटिंग रिवाइंडर मशीन,स्लिटिंग रिवाइंडर मशीन 1100mm,स्लिटिंग रिवाइंडर पीईटी मशीन |
||

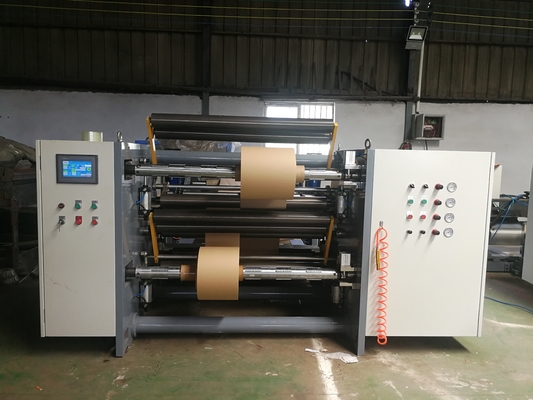

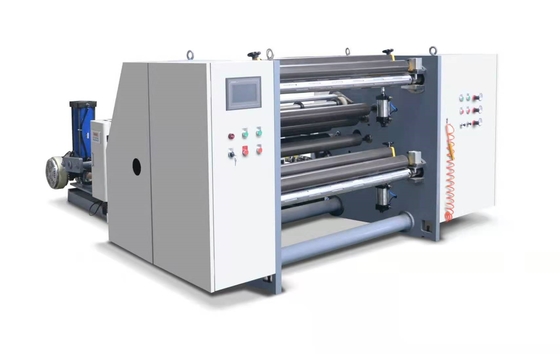

HJ-1100A-III तीन सर्वो पूर्णतः स्वचालित टेंशन स्लिटिंग मशीन
1, पैरामीटर संकेतक:
1. सामग्री प्रकार: पीईटी, बीओपीपी, बीओएफ, पीई, ओपीपी और अन्य रोल्ड सामग्री;
2. सामग्री की मोटाई: 0.012-0.5 मिमी (फिल्म);30-450 ग्राम (कागज)
3. कच्चे माल का अधिकतम व्यास: 1400 मिमी
4. कच्चा माल ट्यूब कोर: 3 "पेपर ट्यूब
5. कच्चे माल की अधिकतम चौड़ाई: 1100 मिमी
6. रोल सतह की चौड़ाई: 1150 मिमी
7. काटने की चौड़ाई: 10-1100 मिमी
8. रीलिंग ट्यूब कोर: 3 "पेपर ट्यूब;
9. वाइंडिंग का अधिकतम व्यास: 600 मिमी
10. कुल विचलन सुधार स्ट्रोक: 150 मिमी
11. अधिकतम गति: 300 मीटर/मिनट
12. काटने की गति: 10-300 मीटर/मिनट
13. कुल बिजली आपूर्ति: 12.5KW
14. कुल वजन: लगभग 4200KG
15. बाहरी आयाम: 3200 लंबा, 2600 चौड़ा और 1500 मिमी ऊंचा
| नाम का हिस्सा | विशिष्टता और मॉडल | मात्रा | ब्रैंड |
| 45# स्टील फ्रेम | दीवार पैनल नेट की मोटाई 40 मिमी | 1 जोड़ी | |
| 3-इंच इन्फ्लैटेबल शाफ्ट | 2 टुकड़े | ||
| मुख्य कर्षण रॉड | φ 120 * 1150 मिमी | 1 टुकड़ा | |
| मुख्य कर्षण रबर रोलर पॉलीयुरेथेन | φ 120 * 1150 मिमी | 1 टुकड़ा | |
| हार्ड एल्युमिना गाइड रोलर | Φ 75 * 1150 मिमी | 13 टुकड़े | |
| घुमावदार सर्वो | 3.7 किलोवाट | 2 सेट | सौंदर्य विभाग |
| ट्रैक्शन सर्वो | 3.7 किलोवाट | 1 सेट | सौंदर्य विभाग |
| खोलने के लिए चुंबकीय पाउडर ब्रेक का उपयोग किया जाता है | 20 किलो | एक इकाई | |
| अपशिष्ट उड़ाने वाला किनारा पंखा | 1.1 किलोवाट | एक इकाई | वुक्सी |
| असर पड़ना | 1 बैच | एच आर बी | |
| वायवीय घटक | 1 बैच | ||
| ड्रिवी | 3.7 किलोवाट | 3 इकाइयाँ | शेन्ज़ेन होंगयुआन |
| विचलन का अल्ट्रासोनिक सुधार | 1 सेट | चमगादड़ | |
| मास्टर पीएलसी प्रोग्रामयोग्य नियंत्रक | सीपीयू224एक्सपी | 1 टुकड़ा | सीमेंस |
3, प्रत्येक भाग का कार्यात्मक विवरण:
1. कर्षण विभाग:
1. ट्रैक्शन रोलर 3.7KW सर्वो मोटर द्वारा संचालित होता है।
2. अपशिष्ट किनारे रीसाइक्लिंग उपकरण:
अपशिष्ट और बेकार सामग्री को बाहर निकालने के लिए पंखे का उपयोग करें, और ग्राहक संग्रहण के लिए एक जालीदार बॉक्स सुसज्जित करेगा।

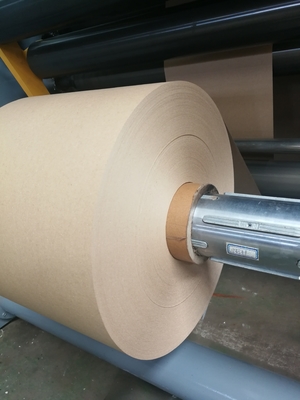

3. वाइंडिंग मैकेनिज्म: (तैयार उत्पाद का बायां या दायां सिरा ऑर्डर देते समय ग्राहक द्वारा निर्धारित किया जाता है)
1. कटी हुई सामग्री को ऊपरी और निचली दोनों अक्षों का उपयोग करके स्वतंत्र रूप से घाव किया जाता है, और काटने वाला चाकू काटने के लिए सीधे चाकू का उपयोग करता है (6 जोड़े)
2. ऊपरी और निचले वाइंडिंग शाफ्ट में प्रत्येक में वायवीय विस्तार शाफ्ट के साथ एक 3.7KW सर्वो मोटर होती है।वाइंडिंग तनाव को वर्तमान कॉइल व्यास के आधार पर सीमेंस पीएलसी द्वारा स्वचालित रूप से नियंत्रित किया जाता है, जिससे यह सुनिश्चित होता है कि कई स्लिट काटे जाने पर तैयार सामग्री साफ-सुथरी हो।सभी कुंडल अंत सतह समतल हैं, और डिस्क सतह की समतलता को काटने के लिए वायवीय दबाव रोलर और स्वयं वजन दबाव रोलर द्वारा स्वतंत्र रूप से चुना जाता है।तैयार कुंडल की आंतरिक और बाहरी परतों की जकड़न को नियंत्रित किया जा सकता है, जो एक सर्पिल घुमावदार विधि है।जैसे-जैसे वाइंडिंग का व्यास बढ़ता रहता है, सीमेंस पीएलसी स्वचालित रूप से वाइंडिंग सर्वो मोटर की गति को कम करने के लिए नियंत्रित करता है।
5. डिस्चार्ज डिवाइस
एक कनेक्टेड शाफ्टलेस हाइड्रोलिक स्वचालित फीडिंग संरचना को अपनाना
(1) एनालॉग करेक्शन मोटर का 1 सेट
(2) गाइड रेल 25 मॉडल 4 टुकड़े
(3) 40 मोटे स्मारक तोरणद्वार के लिए उच्च गुणवत्ता वाले स्टील की एक जोड़ी का उपयोग किया जाता है
(4) लिफ्टिंग स्विंग आर्म्स की 1 जोड़ी
(5) सिलेंडर 140X63 1 जोड़ी
(6) डिस्चार्ज ब्रेक एक जोड़ी एयर ब्रेक को अपनाता है
विद्युत उपकरण अपनाता है
चिंट ग्रुप का उपयोग कम वोल्टेज वाले विद्युत उपकरणों के लिए किया जाता है, स्नाइडर का उपयोग बटन स्विच के लिए किया जाता है, सीमेंस का उपयोग पीएलसी के लिए किया जाता है, और पूरी मशीन के ऑपरेटिंग सिस्टम को नियंत्रित किया जाता है
नियंत्रण अनुभाग पीएलसी सीमेंस को अपनाता है विद्युत उपकरण चिन्ट को अपनाता है
ड्राइव नियंत्रण तीन शेन्ज़ेन होंगयुआन ड्राइव का उपयोग करना

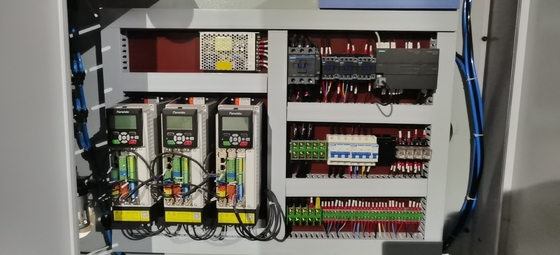

वितरण बॉक्स अनुभाग
सुधार प्रणाली
चमगादड़ का उपयोग करके नकली सुधार
संचालन अनुभाग

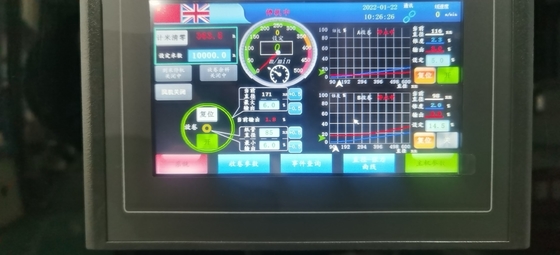

टच स्क्रीन कुनलुन कनेक्टेड 7-इंच मोड को अपनाती है
स्विच स्नाइडर को अपनाता है
वायु दाब विनियमन को एक सटीक विनियमन वाल्व द्वारा नियंत्रित किया जाता है
5.
डिलिवरी चक्र: 35 कार्य दिवसों के भीतर।
