उत्पाद विवरण:
|
| सामग्री के प्रकार: | पीईटी、बीओपीपी、बीओएफ、पीई、ओपीपी रोल्ड सामग्री | द्रव्य का गाढ़ापन: | 0.012-0.5 मिमी (झिल्ली) |
|---|---|---|---|
| कच्चे माल की अधिकतम चौड़ाई: | 1400 मिमी | रोल की सतह की चौड़ाई: | 1150 मिमी |
| उपमार्ग की चौड़ाई: | 10-1100मिमी | रील ट्यूब कोर: | 3 पेपर ट्यूब |
| वाइंडिंग का अधिकतम व्यास: | 600 मिमी | अधिकतम गति: | 300 मीटर/मिनट |
| स्लिटिंग स्पीड: | 10-300 मीटर/मिनट | बिजली आपूर्ति की कुल शक्ति: | 12.5 किलोवाट |
| कुल वजन: | 4200 किग्रा | कुल आयाम: | लंबाई 3200, चौड़ाई 2600 और ऊंचाई 1500 मिमी |
| प्रमुखता देना: | पूरी तरह से स्वचालित टेंशन स्लिटिंग रिवाइंडर मशीन,0.5 मिमी हाई स्पीड स्लिटिंग मशीन,स्वचालित टेंशन स्लिटिंग मशीन 1150 मिमी |
||

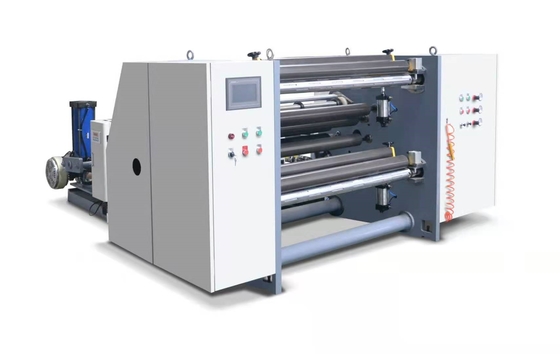

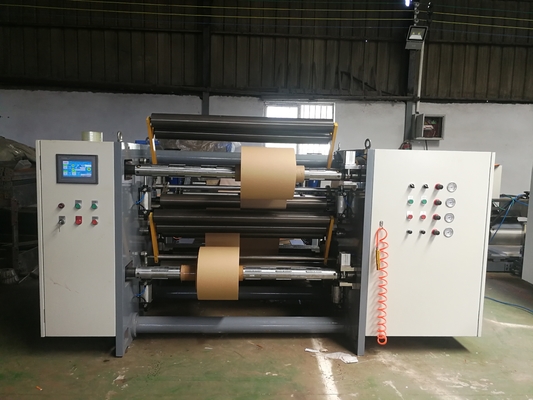

HJ-D1100- III तीन सर्वो पूर्णतः स्वचालित टेंशन स्लाटिंग मशीन
1, पैरामीटर संकेतक:
1. सामग्री प्रकार: पीईटी, बीओपीपी, बीओएफ, पीई, ओपीपी और अन्य रोल्ड सामग्री;
2. सामग्री की मोटाई: 0.012-0.5 मिमी (फिल्म);30-450 ग्राम (कागज)
3. कच्चे माल का अधिकतम व्यास: 1400 मिमी
4. कच्चा माल ट्यूब कोर: 3 "पेपर ट्यूब
5. कच्चे माल की अधिकतम चौड़ाई: 1100 मिमी
6. रोल सतह की चौड़ाई: 1150 मिमी
7. काटने की चौड़ाई: 10-1100 मिमी
8. रीलिंग ट्यूब कोर: 3 "पेपर ट्यूब;
9. वाइंडिंग का अधिकतम व्यास: 600 मिमी
10. कुल विचलन सुधार स्ट्रोक: 150 मिमी
11. अधिकतम गति: 300 मीटर/मिनट
12. काटने की गति: 10-300 मीटर/मिनट
13. कुल बिजली आपूर्ति: 12.5KW
14. कुल वजन: लगभग 4200KG
15. बाहरी आयाम: 3200 लंबा, 2600 चौड़ा और 1500 मिमी ऊंचा
| नाम का हिस्सा | विशिष्टता और मॉडल | मात्रा | ब्रैंड |
| 45# स्टील फ्रेम | दीवार पैनल नेट की मोटाई 40 मिमी | 1 जोड़ी | |
| 3-इंच इन्फ्लैटेबल शाफ्ट | 2 टुकड़े | ||
| मुख्य कर्षण रॉड | φ 120 * 1150 मिमी | 1 टुकड़ा | |
| मुख्य कर्षण रबर रोलर पॉलीयुरेथेन | φ 120 * 1150 मिमी | 1 टुकड़ा | |
| हार्ड एल्युमिना गाइड रोलर | Φ 75 * 1150 मिमी | 13 टुकड़े | |
| घुमावदार सर्वो | 3.7 किलोवाट | 2 सेट | सौंदर्य विभाग |
| ट्रैक्शन सर्वो | 3.7 किलोवाट | 1 सेट | सौंदर्य विभाग |
| खोलने के लिए चुंबकीय पाउडर ब्रेक का उपयोग किया जाता है | 20 किलो | एक इकाई | |
| अपशिष्ट उड़ाने वाला किनारा पंखा | 1.1 किलोवाट | एक इकाई | वुक्सी |
| असर पड़ना | 1 बैच | एच आर बी | |
| वायवीय घटक | 1 बैच | ||
| ड्रिवी | 3.7 किलोवाट | 3 इकाइयाँ | शेन्ज़ेन होंगयुआन |
| विचलन का अल्ट्रासोनिक सुधार | 1 सेट | चमगादड़ | |
| मास्टर पीएलसी प्रोग्रामयोग्य नियंत्रक | सीपीयू224एक्सपी | 1 टुकड़ा | सीमेंस |
| 7 इंच की ट्रू कलर टच स्क्रीन | टीपीसी1061टीआई | 1 टुकड़ा | बीजिंग कुनलुन तोंग्शी |
| निकटता स्विच | 1 टुकड़ा | जापान ओमरोन | |
| कम वोल्टेज उपकरण | 1 बैच | श्नाइडर | |
| बिजली की आपूर्ति स्विच करें | S100-24 | 1 टुकड़ा | मेरा मतलब है कि यह ठीक है |
3, प्रत्येक भाग का कार्यात्मक विवरण:
1. अनवाइंडिंग विभाग:
1. अनवाइंडिंग एक शाफ्टलेस वायवीय फीडिंग रैक को अपनाती है, जो एकल व्यक्ति ऑपरेशन के लिए सुविधाजनक है।एक विशेष इन्फ्लेटेबल शाफ्ट फॉर्म को अपनाते हुए, यह ट्यूब कोर की आंतरिक दीवार को नुकसान नहीं पहुंचाता है।
2. अनवाइंडिंग टेंशन को स्वतंत्र रूप से स्विच करने के लिए तीन मोड हैं: प्रेशर सेंसर बंद-लूप स्वचालित निरंतर तनाव नियंत्रण मोड, प्रेशर सेंसर फ्री ओपन-लूप स्वचालित निरंतर तनाव नियंत्रण मोड, और मैनुअल तनाव।
3. सामग्री की मोटाई इनपुट करने की आवश्यकता के बिना, अनवाइंडिंग ट्रांसमिशन शाफ्ट पर निकटता स्विच द्वारा अनवाइंडिंग व्यास का स्वचालित रूप से पता लगाया जाता है।अवशिष्ट अनवाइंडिंग व्यास को स्वचालित रूप से धीमा करने और रोकने के लिए सेट किया जा सकता है, जिससे अगले कॉइल को प्राप्त करना सुविधाजनक हो जाता है।
4. ± 10 मिमी की समायोजन सीमा के साथ, रिलीज और किनारों को कसने को मैन्युअल रूप से समायोजित करने के लिए एक तंत्र से लैस।
5. स्वचालित विचलन सुधार प्रणाली स्वचालित रूप से फिल्म या कागज के किनारे को सही करती है।
द्वितीय.कर्षण विभाग:
1. ट्रैक्शन रोलर 3.7KW सर्वो मोटर द्वारा संचालित होता है।
तृतीय.वेस्ट एज रीसाइक्लिंग डिवाइस:
अपशिष्ट और बेकार सामग्री को बाहर निकालने के लिए पंखे का उपयोग करें, और ग्राहक संग्रहण के लिए एक जालीदार बॉक्स सुसज्जित करेगा।
4. घुमावदार तंत्र: (तैयार उत्पादों का बायां या दायां अंत निर्वहन ऑर्डर करते समय ग्राहक द्वारा निर्धारित किया जाता है)

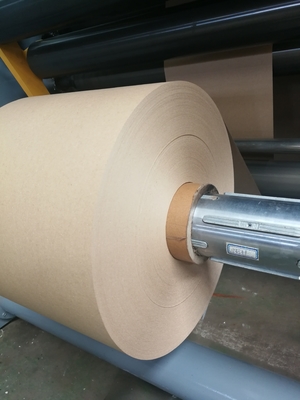

1. कटी हुई सामग्री को स्वतंत्र रूप से रोल करने के लिए ऊपरी और निचली दोनों अक्षों का उपयोग करें।
2. ऊपरी और निचले वाइंडिंग शाफ्ट में वायवीय स्लिप शाफ्ट को चलाने के लिए एक 3.7KW सर्वो मोटर होती है।वाइंडिंग तनाव को दो जापानी एसएमसी इलेक्ट्रिक नियंत्रण आनुपातिक वाल्वों द्वारा नियंत्रित किया जाता है, और पीएलसी स्वचालित रूप से वर्तमान कॉइल व्यास के आधार पर तनाव को नियंत्रित करता है, ताकि कई स्लिट कट जाने पर कोई सामग्री मोटाई कारक न हो।सभी कुंडल अंत सतह समतल हैं, और डिस्क सतह की समतलता को वायवीय दबाव रोलर और स्व-भार दबाव रोलर द्वारा स्वतंत्र रूप से चुना जाता है।तैयार कुंडल की आंतरिक और बाहरी परतों की जकड़न को नियंत्रित किया जा सकता है, जो एक सर्पिल घुमावदार विधि है।जैसे-जैसे वाइंडिंग का व्यास बढ़ता जाता है, पीएलसी स्वचालित रूप से वाइंडिंग सर्वो मोटर की गति को कम करने के लिए नियंत्रित करता है।
6. काटने वाला चाकू काटने के लिए एक गोल चाकू (6 जोड़े) को अपनाता है, एक वैकल्पिक वायु चाकू (320 युआन प्रति टुकड़ा) के साथ

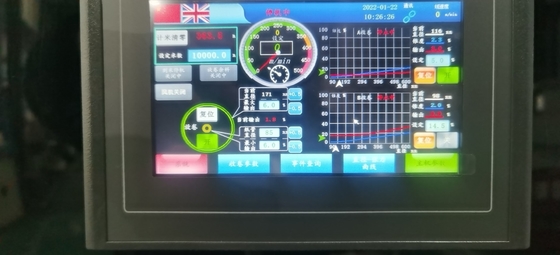

टच स्क्रीन बीजिंग कुनलुन तोंग्शी 7-इंच को अपनाती है

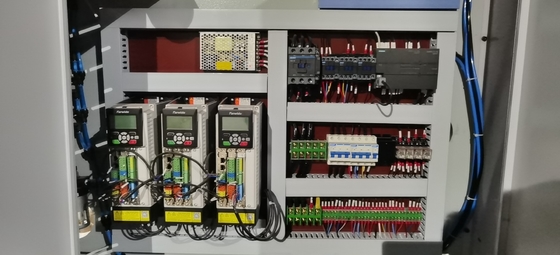

मुख्य विद्युत उपकरण;3 होंगयुआन ड्राइव, जर्मनी से सीमेंस पीएलसी

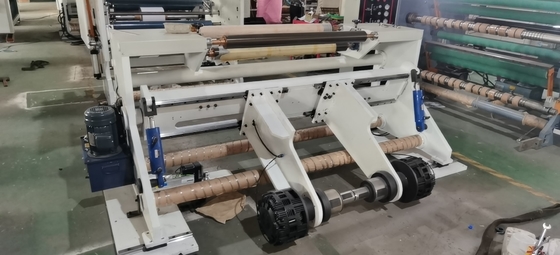

शाफ़्टलेस डिस्चार्ज रैक;हाइड्रोलिक स्वचालित फीडिंग रैक, 1 हाइड्रोलिक स्टेशन, 4 तेल सिलेंडर, 8 गाइड रेल, 1 जोड़ी एयर ब्रेक, 1 जोड़ी शीर्ष शंकु, 3 एल्यूमीनियम छड़ें, और बैट सुधार का 1 सेट
उद्धरण
(1) HJ-D1100 का बिक्री मूल्य 136600 युआन है, और उपरोक्त कीमतों में कर और शिपिंग लागत शामिल है
(2) भुगतान विधि;अनुबंध पर हस्ताक्षर करने के बाद, 30% का डाउन पेमेंट किया जाएगा, और 60% का भुगतान शिपमेंट से पहले किया जाएगा।डिबगिंग और स्वीकृति के बाद, शेष 10% का भुगतान किया जाएगा
(3) डिलीवरी का समय;लगभग 35 दिनों में, अनुबंध पर हस्ताक्षर करके विशिष्ट डिलीवरी समय की पुष्टि की जाती है।
(4) वारंटी अवधि;1 वर्ष।
