उत्पाद विवरण:
|
| सामग्री के प्रकार: | पीईटी, बीओपीपी, बीओएफ, पीई, ओपीपी प्रिंटिंग और अन्य रोल जैसी सामग्री; | द्रव्य का गाढ़ापन: | 30-450 ग्राम (कागज) |
|---|---|---|---|
| कच्चे माल की अधिकतम चौड़ाई: | 1300 मिमी | रोल की सतह की चौड़ाई: | 1350 मिमी |
| उपमार्ग की चौड़ाई: | 20-1300मिमी | रील ट्यूब कोर: | 3 "पेपर ट्यूब; 2 डुलुओ गैस विस्तार शाफ्ट का उपयोग करना |
| वाइंडिंग का अधिकतम व्यास: | 800 मिमी | अधिकतम गति: | 450 मीटर/मिनट |
| स्लिटिंग स्पीड: | 10-400 मीटर/मिनट | बिजली आपूर्ति की कुल शक्ति: | 12 किलोवाट |
| कुल वजन: | 4200 किग्रा | कुल आयाम: | लंबाई 2414, चौड़ाई 3890 और ऊंचाई 1720 मिमी |
| मोटाई: | 0.012-0.5 मिमी (झिल्ली) | ||
| प्रमुखता देना: | स्वचालित टेंशन स्लिटिंग रिवाइंडर मशीन,नॉनवुवेन फैब्रिक रोल स्लिटिंग मशीन,1300 मिमी टेंशन स्लिटिंग मशीन |
||
HJ-C1300- III तीन सर्वो पूर्णतः स्वचालित टेंशन स्लाटिंग मशीन
स्वचालित तनाव काटने की मशीन
1, पैरामीटर संकेतक:
1. सामग्री का प्रकार: रोल जैसी सामग्री जैसे स्वयं-चिपकने वाला, कागज, गैर-बुना कपड़ा, प्रिंटिंग कंपोजिट, आदि;
2. सामग्री की मोटाई;30-450 ग्राम (कागज)
3. कच्चे माल की अधिकतम चौड़ाई: 1300 मिमी
4. रोल सतह की चौड़ाई: 1350 मिमी
5. काटने की चौड़ाई: 15-1300 मिमी
6. रीलिंग ट्यूब कोर: 3 "पेपर ट्यूब; 2 डुलुओ गैस विस्तार शाफ्ट का उपयोग करके
7. वाइंडिंग का अधिकतम व्यास: 1000 मिमी
8. अधिकतम गति: 600 मीटर/मिनट
9. काटने की गति: 10-600 मीटर/मिनट
10. कुल बिजली आपूर्ति: 25 किलोवाट
11. कुल वजन: लगभग 5400KG
12. बाहरी आयाम: लंबाई 3600, चौड़ाई 2650 और ऊंचाई 1950 मिमी
| नाम का हिस्सा | विशिष्टता और मॉडल | मात्रा | ब्रैंड |
| 45# स्टील फ्रेम | दीवार पैनल नेट की मोटाई 40 मिमी | 1 जोड़ी | |
| 3-इंच इन्फ्लैटेबल शाफ्ट | चढ़ाना लुओ | 2 टुकड़े | |
| मुख्य कर्षण रोलर स्टील रॉड चढ़ाना | φ 200 * 1350 मिमी | 1 टुकड़ा | |
| मुख्य कर्षण रबर रोलर पॉलीयुरेथेन | φ 180 * 1350 मिमी | 1 टुकड़ा | |
| हार्ड एल्युमिना गाइड रोलर | Φ 125 * 1350 मिमी | 10 टुकड़े | |
| घुमावदार सर्वो | 7.5 किलोवाट | 2 सेट | सौंदर्य विभाग |
| ट्रैक्शन सर्वो | 7.5 किलोवाट | 1 सेट | सौंदर्य विभाग |
| गाड़ी चलाना | 7.5 किलोवाट | 3 इकाइयाँ | |
| अपशिष्ट उड़ाने वाला किनारा पंखा | 1.5 किलोवाट | एक इकाई | वुक्सी |
| असर पड़ना | 1 बैच | एच आर बी | |
| वायवीय घटक | 1 बैच | ||
| गोलाकार चाकू अपनाता है | 8 इकाइयाँ | शेन्ज़ेन होंगयुआन | |
| मास्टर पीएलसी प्रोग्रामयोग्य नियंत्रक | सीपीयू224एक्सपी | 1 टुकड़ा | सीमेंस |
| 10 इंच की ट्रू कलर टच स्क्रीन | टीपीसी1061टीआई | 1 टुकड़ा | बीजिंग कुनलुन तोंग्शी |
| निकटता स्विच | 1 टुकड़ा | जापान ओमरोन | |
| कम वोल्टेज उपकरण | 1 बैच | श्नाइडर | |
| बिजली की आपूर्ति स्विच करें | S100-24 | 1 टुकड़ा | मेरा मतलब है कि यह ठीक है |
3, प्रत्येक भाग का कार्यात्मक विवरण:
1. कर्षण विभाग:
1. ट्रैक्शन रोलर 7.5KW सर्वो मोटर द्वारा संचालित होता है।
2. अपशिष्ट किनारे रीसाइक्लिंग उपकरण:
अपशिष्ट और बेकार सामग्री को बाहर निकालने के लिए पंखे का उपयोग करें, और ग्राहक संग्रहण के लिए एक जालीदार बॉक्स सुसज्जित करेगा।
तृतीय.घुमावदार तंत्र: (तैयार उत्पाद को उतारना यंत्रवत् पूरा किया जाता है)
1. कटी हुई सामग्री को ऊपरी और निचली दोनों कुल्हाड़ियों का उपयोग करके स्वतंत्र रूप से घाव किया जाता है, और काटने वाला चाकू काटने के लिए एक गोलाकार चाकू का उपयोग करता है (8 जोड़े)
2. ऊपरी और निचले वाइंडिंग शाफ्ट में प्रत्येक में वायवीय विस्तार शाफ्ट के साथ एक 7.5KW सर्वो मोटर होती है।वाइंडिंग तनाव को वर्तमान कॉइल व्यास के आधार पर सीमेंस पीएलसी द्वारा स्वचालित रूप से नियंत्रित किया जाता है, जिससे यह सुनिश्चित होता है कि कई स्लिट काटे जाने पर तैयार सामग्री साफ-सुथरी हो।सभी कुंडल अंत सतह समतल हैं, और डिस्क सतह की समतलता को काटने के लिए वायवीय दबाव रोलर और स्वयं वजन दबाव रोलर द्वारा स्वतंत्र रूप से चुना जाता है।तैयार कुंडल की आंतरिक और बाहरी परतों की जकड़न को नियंत्रित किया जा सकता है, जो एक सर्पिल घुमावदार विधि है।जैसे-जैसे वाइंडिंग का व्यास बढ़ता जाता है, पीएलसी स्वचालित रूप से वाइंडिंग सर्वो मोटर की गति को कम करने के लिए नियंत्रित करता है।
5. डिस्चार्ज डिवाइस
शाफ्टलेस हाइड्रोलिक स्वचालित फीडिंग संरचना को अपनाना
(1) डिस्चार्ज चेसिस की एक जोड़ी
(2) एनालॉग करेक्शन मोटर का 1 सेट
(3) गाइड रेल 35 मॉडल 8 टुकड़े
(4) 40 मोटे स्मारक तोरणद्वार के लिए उच्च गुणवत्ता वाले स्टील की एक जोड़ी का उपयोग किया जाता है
(5) लिफ्टिंग स्विंग आर्म्स की 1 जोड़ी
(6) सिलेंडर 4 जोड़े
(7) गैर अक्ष शीर्ष शंकु का 1 जोड़ा
(8) एयर ब्रेक 1 जोड़ी
विद्युत उपकरण अपनाता है
चिंट ग्रुप का उपयोग कम वोल्टेज वाले विद्युत उपकरणों के लिए किया जाता है, स्नाइडर का उपयोग बटन स्विच के लिए किया जाता है, सीमेंस का उपयोग पीएलसी के लिए किया जाता है, और पूरी मशीन के ऑपरेटिंग सिस्टम को नियंत्रित किया जाता है
4, मशीन पार्ट स्थान

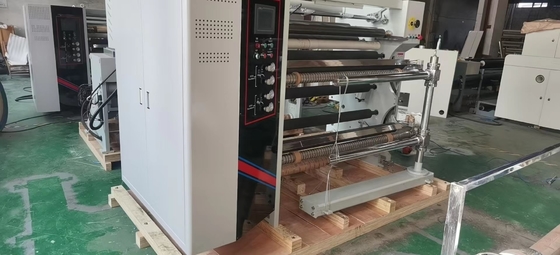

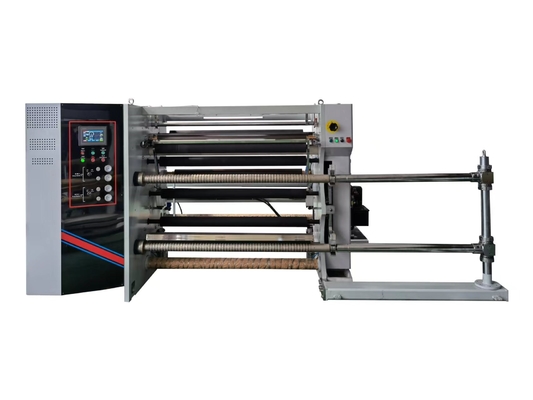

समग्र दिखावट

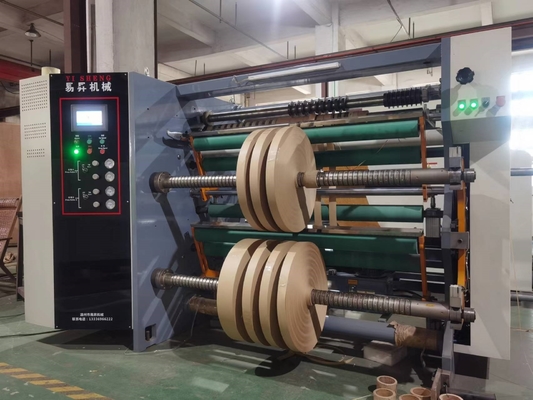

ऊपरी और निचले केंद्र घुमावदार व्यास 1000 मिमी
हाइड्रोलिक शाफ्टलेस स्वचालित लिफ्टिंग, श्रम-बचत सामग्री प्लेसमेंट और सरल ऑपरेशन

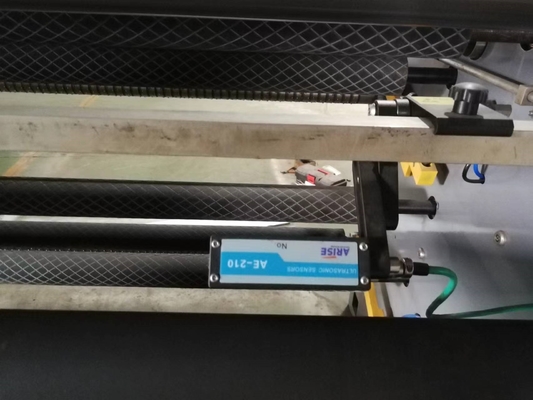

उच्च गुणवत्ता वाले सेंसर कपड़े को संरेखित करते हैं और सामग्री को सपाट बनाते हैं
गोलाकार चाकू उपकरण, या एयर चाकू उपकरण, वैकल्पिक
तनाव नियंत्रण समारोह

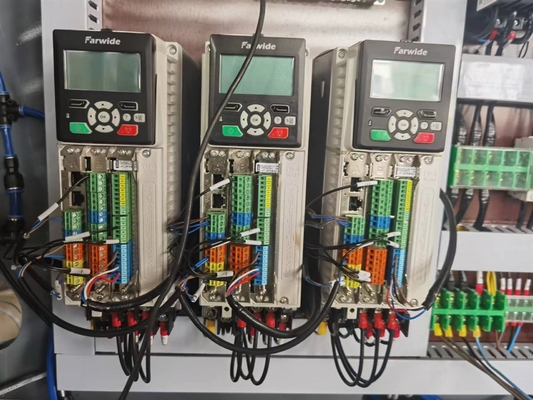

सर्वो मोटर डिवाइस फ़ंक्शन

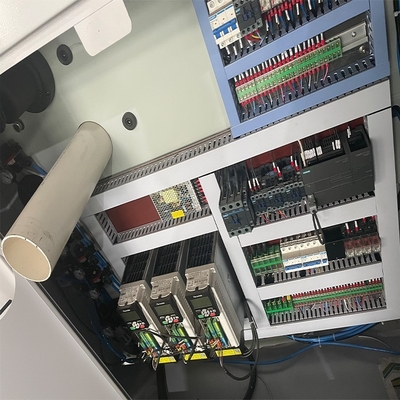

मुख्य जुड़ा हुआ वितरण बॉक्स
रेड्यूसर का उपयोग करके उतराई
ड्राइव ने होंगयुआन को अपनाया
पीएलसी ने जर्मनी से सीमेंस को अपनाया
स्वचालित मीटर गिनती, अलार्म पार्किंग, स्वचालित नियंत्रण और अन्य कार्य
10 इंच टच स्क्रीन, कुनलुन कनेक्टेड स्थिति
