HJ-1400 कंप्यूटर क्रॉस कटिंग मशीन हाई स्पीड सर्वो मोटर कंट्रोल के साथ a4 पेपर कटिंग के लिए 1400 मिमी स्लिटिंग कटिंग

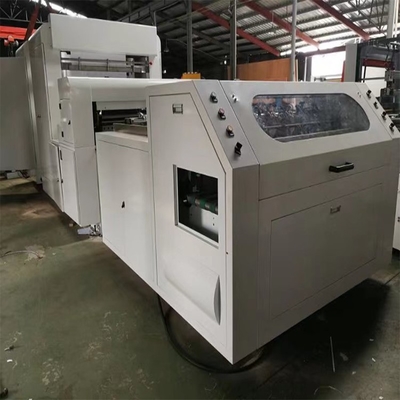

HJ-1400 कंप्यूटर हाई स्पीड क्रॉस कटिंग मशीन

HJ-1400 कंप्यूटर क्रॉस कटिंग मशीन हाई स्पीड सर्वो मोटर कंट्रोल के साथ a4 पेपर कटिंग के लिए 1400 मिमी स्लिटिंग कटिंग

प्रदर्शन और विशेषताएं:

यह मशीन विभिन्न प्रकार के कागज, स्वयं चिपकने वाला, कागज प्लास्टिक मिश्रित और गैर-बुने हुए कपड़े जैसे बड़े ड्रम पैकेजिंग सामग्री को काटने के लिए उपयुक्त है।यह मशीन निश्चित लंबाई की कटिंग के लिए सर्वो मोटर नियंत्रण को अपनाती है।ट्रांसमिशन सिस्टम वायवीय और फोटोइलेक्ट्रिक सेंसर जैसे केंद्रीकृत नियंत्रण को अपनाता है।यह मशीन सरल संचालन, उच्च काटने की सटीकता, यांत्रिक स्थिरता और कम शोर के साथ प्रकाश, बिजली और गैस को एकीकृत करती है।(वायवीय फीडिंग के लिए वैकल्पिक) मोटर चर आवृत्ति गति विनियमन, स्वचालित गिनती, अलार्म शटडाउन, चुंबकीय पाउडर टेपर स्वचालित तनाव समायोजन फ़ंक्शन।यह वर्तमान में चीन में उच्च गुणवत्ता वाले बड़े पैमाने पर कॉइल काटने के लिए एक आदर्श उपकरण है

विशेषताएँ:

1. मेजबान चर आवृत्ति गति विनियमन, पैनासोनिक पीएलसी टच स्क्रीन नियंत्रण प्रणाली, स्वचालित गिनती, स्वचालित लंबाई सेटिंग, अलार्म पार्किंग, स्वचालित नियंत्रण और अन्य कार्य

2. फ्रेम 16 मिमी स्टील प्लेट संरचना को अपनाता है, क्रॉस कटिंग ब्लेड सीट एक भारी कास्ट संरचना को अपनाती है, और गाइड रोलर गतिशील संतुलन उपचार एल्यूमीनियम मिश्र धातु गाइड रोलर को अपनाता है

3. ड्राइव पोजिशनिंग ट्रैक्शन एक सर्वो सिस्टम ड्राइव शाफ्ट संरचना को अपनाता है, और फीडिंग ट्रैक्शन विधि मोटर चालित स्प्रोकेट ड्राइव ट्रैक्शन रबर शाफ्ट है

4. यह मशीन उच्च सटीकता और तेज गति वाला एक आदर्श ऑनलाइन क्रॉस कटिंग उपकरण है

1, मुख्य तकनीकी पैरामीटर:

2. मेजबान भाग

(5) रैक 16# उच्च गुणवत्ता वाली स्टील प्लेट संरचना को अपनाता है

1) ट्रैक्शन डिवाइस:

(1) संरचनात्मक प्रकार: सक्रिय कर्षण निष्क्रिय संपीड़न प्रकार

(2) कर्षण आधार एक कास्टिंग संरचना को अपनाता है (1 सेट)

(3) ट्रैक्शन रोलर रबर रोलर्स को अपनाता है (विनिर्देश: 6 टुकड़े) φ पचासी × 1150 मिमी)

(4) संपीड़न विधि सिलेंडर नियंत्रण को अपनाती है

(5) ट्रांसमिशन गाइड रोलर एल्यूमीनियम गाइड रोलर्स को अपनाता है (विनिर्देश: 12 टुकड़े) φ पचहत्तर × 1150 मिमी)

(6) समायोजन के लिए ट्रांसमिशन गाइड रोलर को ऊपर और नीचे खींचा जा सकता है

(7) मोटर 1.5 किलोवाट (शंघाई डेडोंग) (1 सेट) की तीन-चरण अतुल्यकालिक चर आवृत्ति मोटर को अपनाती है।

(8) फ़्रीक्वेंसी कनवर्टर Geetyco 1.5kw (1 यूनिट) को अपनाता है

(9) फीडिंग सामग्री भंडारण और बफरिंग के लिए एक फ्लोटिंग आर्म तंत्र को अपनाती है।

(10) फ्लोटिंग अप और डाउन टेंशन वायवीय कर्षण विधि को अपनाता है

(11) फ्लोटिंग गाइड रोलर: एल्यूमीनियम गाइड रोलर (विनिर्देश: 12 टुकड़े) φ पचहत्तर × 1150 मिमी)

(12) संपूर्ण फीडिंग तंत्र को विस्थापन सेंसर द्वारा बुद्धिमानी से नियंत्रित किया जाता है।

2) भोजन व्यवस्था:

1. सक्रिय रूप से सर्वो नियंत्रण पोजिशनिंग विधि अपनाएं

4.4kw इनविटॉन सर्वो मोटर, ड्राइवर (1 सेट)

3. संपूर्ण औद्योगिक नियंत्रण प्रणाली एक डिजिटल औद्योगिक नियंत्रण प्रणाली ड्राइविंग विधि को अपनाती है: मुख्य मोटर सक्रिय रोलर पोजिशनिंग को चलाती है

4. ट्रांसमिशन सिंक्रोनस बेल्ट और सिंक्रोनस व्हील ट्रांसमिशन तंत्र को अपनाता है

5. फीडिंग रोलर एक चिकनी रबर रोलर संरचना को अपनाता है

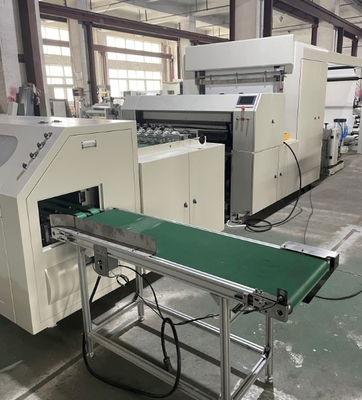

6. छँटाई क्षेत्र में परिवहन के लिए कन्वेयर बेल्ट का उपयोग करें

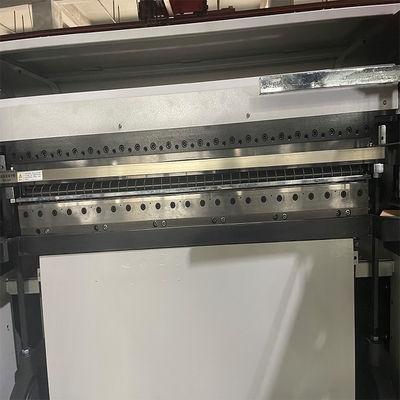

3) काटने का उपकरण:

(1) काटने की विधि: निचला चाकू स्थिर, ऊपरी चाकू सक्रिय काटने

(2) कटरबेड एक भारी संरचना को अपनाता है:

(3) रैखिक गाइड रेल (2 जोड़े)

(4) तेल कंटेनर (2 टुकड़े)

(5) चिकनाई वाले तेल को पुनर्चक्रित किया जा सकता है

(6) ऊपरी और निचले गोल चाकू आयातित संतुलित स्टील काटने के उपकरण (6 जोड़े) से बने होते हैं

(7) उपकरण (विनिर्देश मोटा × चौड़ा × लंबाई: 15 × अस्सी × 1150 मिमी (शंघाई संयुक्त उद्यम) (2 जोड़े)

(8) ऑपरेशन मोड: उपकरण की स्थिति को मनमाने ढंग से मैन्युअल रूप से समायोजित करें

(9) मुख्य ट्रांसमिशन मोड: मुख्य मोटर ट्रांसमिशन को एक्सेंट्रिक व्हील लिंकेज को चलाने के लिए गियरबॉक्स के साथ मिलान किया जाता है, और कनेक्टिंग रॉड काटने वाले उपकरण को स्थानांतरित करने के लिए प्रतिक्रिया करता है

(10) मुख्य मोटर शंघाई में एक चर आवृत्ति गति नियंत्रण मोटर को अपनाती है (1.5 किलोवाट)

(11) फ़्रीक्वेंसी कनवर्टर गीतिको (1.5 किलोवाट 1 यूनिट) को अपनाता है

(12) ट्रांसमिशन एक सिंक्रोनस व्हील ट्रांसमिशन तंत्र को अपनाता है

(13) सनकी पहिया (2 सेट)

(14) कनेक्टिंग रॉड (2 टुकड़े)

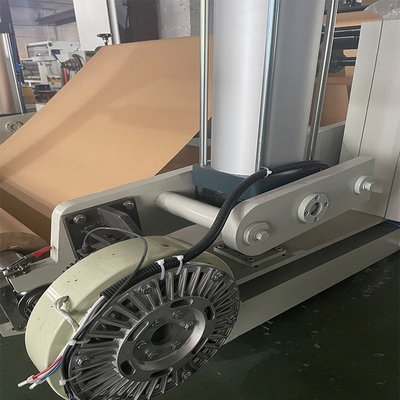

(15) सामग्री निर्वहन उपकरण;शाफ्ट डिस्चार्ज रैक, मानक विन्यास के साथ वायवीय फीडिंग;1100 वायवीय विस्तार शाफ्ट का 1 सेट, 2 सिलेंडर 160 * 300, 10 किलो चुंबकीय पाउडर का 1 सेट, विचलन सुधार प्रणाली का 1 सेट, कुल 1 सेट

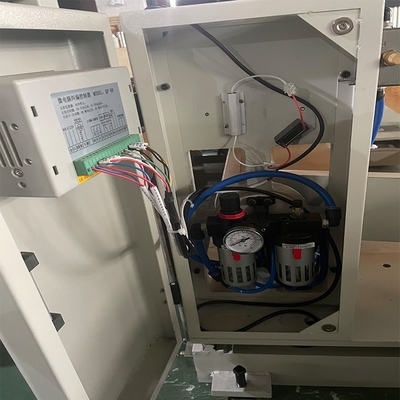

3. विद्युत नियंत्रण भाग: (नियंत्रण और होस्ट समानांतर में जुड़ा हुआ है) पूरी मशीन पैनासोनिक पीएलसी औद्योगिक नियंत्रण प्रणाली को अपनाती है, और टच स्क्रीन को ताइवान वेइलुन द्वारा नियंत्रित किया जाता है

(1) इस मशीन की नियंत्रण प्रणाली मोटे तौर पर होस्ट द्वारा नियंत्रित होती है।

(2) मेजबान नियंत्रण: मुख्य मोटर नियंत्रण, कर्षण नियंत्रण, फीडिंग नियंत्रण और कटिंग नियंत्रण सहित।

(3) फ्लोटिंग नियंत्रण: विस्तृत गति सीमा के साथ, कम और उच्च गति दोनों पर इसका प्रदर्शन अच्छा है।

(4) गिनती के लिए इलेक्ट्रॉनिक मीटर काउंटर से सुसज्जित;अलार्म बंद;स्वचालित निश्चित लंबाई, पॉइंट इन और पॉइंट आउट फ़ंक्शन।

(5) उपरोक्त विद्युत घटकों का चयन चिन्ट से किया गया है;श्नाइडर ब्रांड से चयनित स्विच

4. सहायक सुविधाएं: (उपयोगकर्ता जिम्मेदार)

(1) बिजली की आपूर्ति: तीन-चरण चार तार वायु स्विच: वोल्टेज 380V/50 हर्ट्ज
