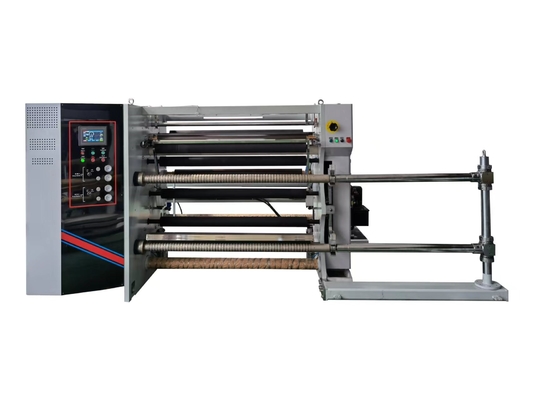

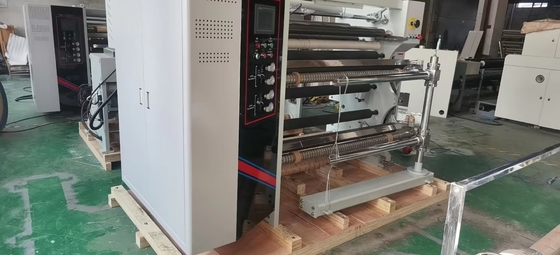

HJ-C1400- III तीन सर्वो पूर्णतः स्वचालित टेंशन स्लिटिंग मशीन
1, पैरामीटर संकेतक:
1. सामग्री प्रकार: पीईटी, बीओपीपी, बीओएफ, पीई, ओपीपी प्रिंटिंग और अन्य रोल आकार की सामग्री;
2. सामग्री की मोटाई: 0.012-0.5 मिमी (फिल्म)
3. कच्चे माल की अधिकतम चौड़ाई: 1400 मिमी
4. रोल सतह की चौड़ाई: 1450 मिमी
5. काटने की चौड़ाई: 20-1400 मिमी
6. रीलिंग ट्यूब कोर: 3 "पेपर ट्यूब; 2 डुलुओ स्लिप शाफ्ट का उपयोग करके
7. वाइंडिंग का अधिकतम व्यास: 600 मिमी
8. अधिकतम गति: 450 मीटर/मिनट
9. काटने की गति: 10-400 मीटर/मिनट
10. कुल बिजली आपूर्ति: 12 किलोवाट
11. कुल वजन: लगभग 4200KG
12. बाहरी आयाम: लंबाई 2414, चौड़ाई 3890, ऊंचाई 1720 मिमी
| नाम का हिस्सा |
विशिष्टता और मॉडल |
संख्या |
ब्रैंड |
| 45# स्टील फ्रेम |
दीवार पैनल नेट की मोटाई 40 मिमी |
1 जोड़ी |
|
| 3-इंच स्लिप शाफ्ट |
चढ़ाना लुओ |
2 टुकड़े |
|
| मुख्य कर्षण रॉड |
φ100*1450मिमी |
1टुकड़ा |
|
| मुख्य कर्षण रबर रोलर पॉलीयुरेथेन |
φ100*1450मिमी |
7टुकड़े |
|
| हार्ड एल्युमिना गाइड रोलर |
Φ90*1450मिमी |
6टुकड़े |
|
| घुमावदार सर्वो |
3.7 किलोवाट |
2सेट |
सौंदर्य विभाग |

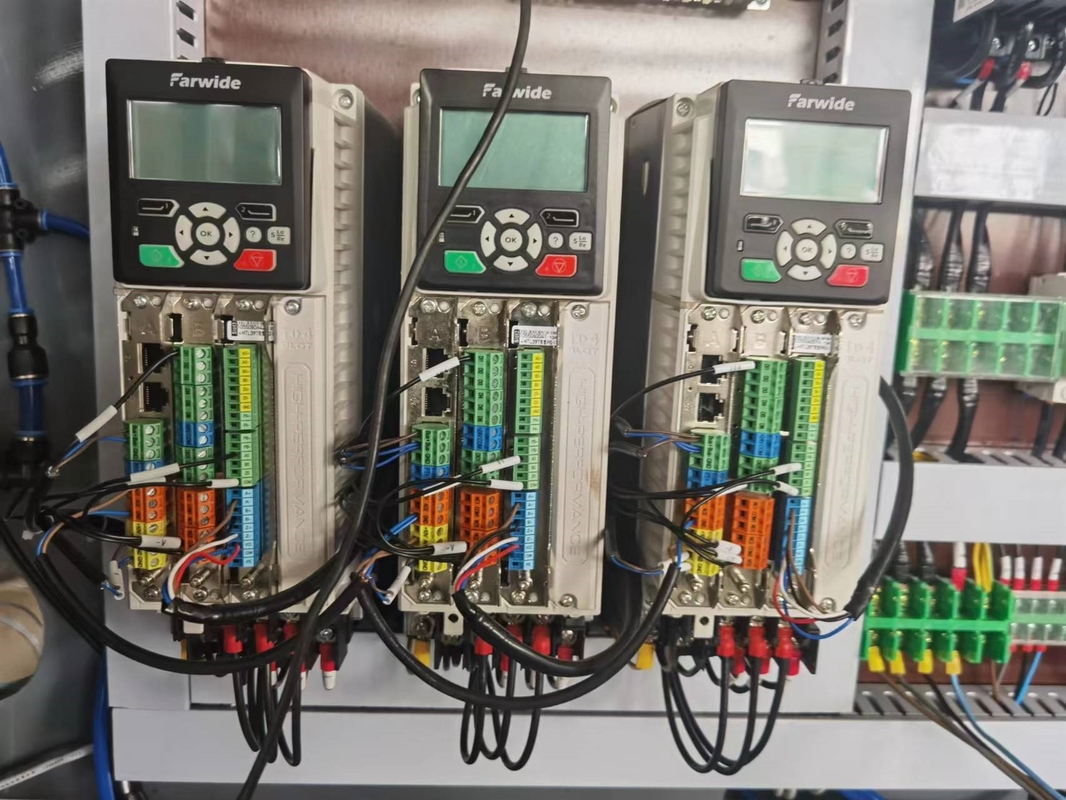

| ट्रैक्शन सर्वो |
3.7 किलोवाट |
1तय करना |
सौंदर्य विभाग |
| गाड़ी चलाना |
3.7 किलोवाट |
3इकाइयां |
शेन्ज़ेन होंगयुआन |
| अपशिष्ट उड़ाने वाला किनारा पंखा |
1.5 किलोवाट |
1इकाई |
वुक्सी |
| असर पड़ना |
|
1बैच |
एच आर बी |
| वायवीय घटक |
|
1बैच |
|
| सीधे चाकू से काटना |
|
6 जोड़े |
|
| मास्टर पीएलसी प्रोग्रामयोग्य नियंत्रक |
सीपीयू224एक्सपी |
1 टुकड़ा |
सीमेंस |
| 7 इंच की ट्रू कलर टच स्क्रीन |
टीपीसी1061टीआई |
1 टुकड़ा |
बीजिंग कुनलुन तोंग्शी |
| निकटता स्विच |
|
1 टुकड़ा |
जापान ओमरोन |
| कम वोल्टेज उपकरण |
|
1बैच |
श्नाइडर |
| बिजली की आपूर्ति स्विच करें |
S100-24 |
1 टुकड़ा |
मेरा मतलब है कि यह ठीक है |
3, प्रत्येक भाग का कार्यात्मक विवरण:

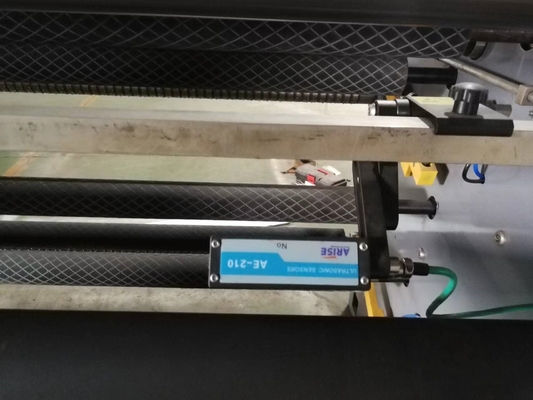

1. कर्षण विभाग:
1. ट्रैक्शन रोलर 3.7KW सर्वो मोटर द्वारा संचालित होता है।
2. अपशिष्ट किनारे रीसाइक्लिंग उपकरण:
अपशिष्ट और बेकार सामग्री को बाहर निकालने के लिए पंखे का उपयोग करें, और ग्राहक संग्रहण के लिए एक जालीदार बॉक्स सुसज्जित करेगा।
3. वाइंडिंग मैकेनिज्म: (तैयार उत्पाद का बायां या दायां सिरा ऑर्डर देते समय ग्राहक द्वारा निर्धारित किया जाता है)
1. कटी हुई सामग्री को ऊपरी और निचली दोनों अक्षों का उपयोग करके स्वतंत्र रूप से घाव किया जाता है, और काटने वाला चाकू काटने के लिए एक गोलाकार चाकू का उपयोग करता है (6 जोड़े)
2. ऊपरी और निचले वाइंडिंग शाफ्ट में प्रत्येक में वायवीय विस्तार शाफ्ट के साथ एक 3.7KW सर्वो मोटर होती है।वाइंडिंग तनाव को वर्तमान कॉइल व्यास के आधार पर सीमेंस पीएलसी द्वारा स्वचालित रूप से नियंत्रित किया जाता है, जिससे यह सुनिश्चित होता है कि कई स्लिट काटे जाने पर तैयार सामग्री साफ-सुथरी हो।सभी कुंडल अंत सतह समतल हैं, और डिस्क सतह की समतलता को काटने के लिए वायवीय दबाव रोलर और स्वयं वजन दबाव रोलर द्वारा स्वतंत्र रूप से चुना जाता है।तैयार कुंडल की आंतरिक और बाहरी परतों की जकड़न को नियंत्रित किया जा सकता है, जो एक सर्पिल घुमावदार विधि है।जैसे-जैसे वाइंडिंग का व्यास बढ़ता जाता है, पीएलसी स्वचालित रूप से वाइंडिंग सर्वो मोटर की गति को कम करने के लिए नियंत्रित करता है।
5. डिस्चार्ज डिवाइस
एक कनेक्टेड शाफ्टलेस हाइड्रोलिक स्वचालित फीडिंग संरचना को अपनाना
(1) एनालॉग करेक्शन मोटर का 1 सेट
(2) गाइड रेल 35 मॉडल 4 टुकड़े
(3) 40 मोटे स्मारक तोरणद्वार के लिए उच्च गुणवत्ता वाले स्टील की एक जोड़ी का उपयोग किया जाता है
(4) लिफ्टिंग स्विंग आर्म्स की 1 जोड़ी
(5) सिलेंडर 140X63 1 जोड़ी
(6) डिस्चार्ज ब्रेक एक जोड़ी एयर ब्रेक को अपनाता है

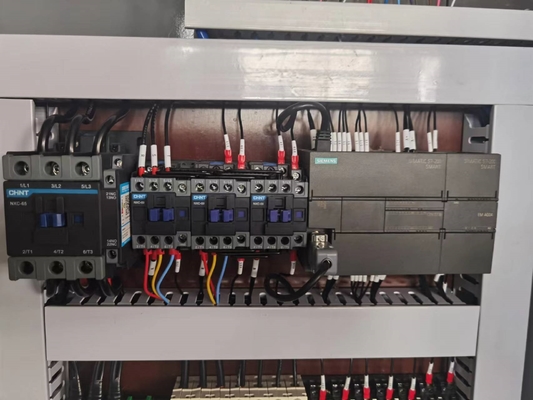

विद्युत उपकरण अपनाता है
चिंट ग्रुप का उपयोग कम वोल्टेज वाले विद्युत उपकरणों के लिए किया जाता है, स्नाइडर का उपयोग बटन स्विच के लिए किया जाता है, सीमेंस का उपयोग पीएलसी के लिए किया जाता है, और पूरी मशीन के ऑपरेटिंग सिस्टम को नियंत्रित किया जाता है
