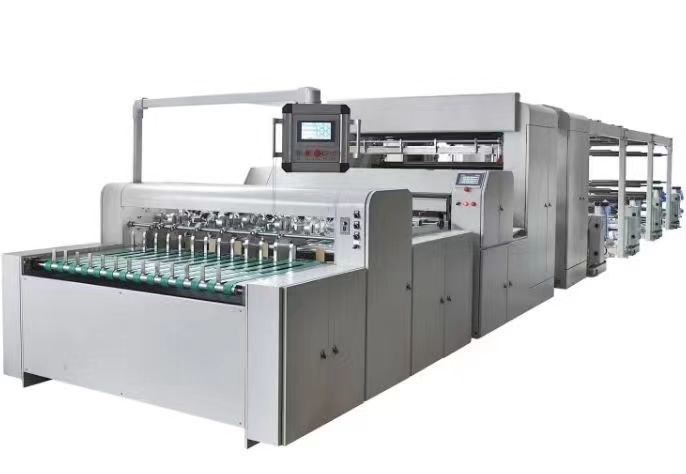

2, प्रत्येक भाग का कार्यात्मक विवरण:

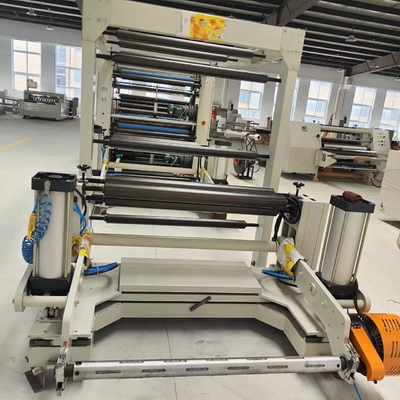

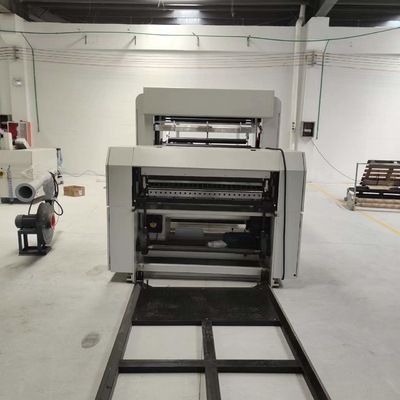

1. अनवाइंडिंग अनुभाग:
1. अनवाइंडिंग एक शाफ्टलेस हाइड्रोलिक कोन टॉप को अपनाती है, जो एकल व्यक्ति ऑपरेशन के लिए सुविधाजनक है।एक विशेष शंक्वाकार शीर्ष रूप को अपनाते हुए, यह पाइप कोर की आंतरिक दीवार को नुकसान नहीं पहुंचाता है।3-इंच और 6-इंच यांत्रिक विस्तार आस्तीन लॉकिंग डिवाइस मजबूत और टिकाऊ हैं।बाएँ और दाएँ क्लैम्पिंग आर्म्स को डोवेटेल ग्रूव लीनियर गाइड रेल द्वारा हाइड्रॉलिक रूप से नियंत्रित किया जाता है।दो हाइड्रोलिक क्लैंपिंग सिलेंडर, बाएं से दाएं, एक साथ अलग होते हैं, जिससे क्लैंपिंग ऑपरेशन बेहद सुविधाजनक हो जाता है।
2. दो हाइड्रोलिक चालित लोडिंग और अनलोडिंग तेल सिलेंडर 3 टन कच्चे माल का वजन झेल सकते हैं, जिससे जनशक्ति की बचत होती है और लोडिंग और अनलोडिंग का समय कम हो जाता है।
3. अनवाइंडिंग ट्रांसमिशन शाफ्ट पर निकटता स्विच द्वारा अनवाइंडिंग व्यास का स्वचालित रूप से पता लगाया जाता है, और सामग्री की मोटाई इनपुट करने की कोई आवश्यकता नहीं है।अवशिष्ट अनवाइंडिंग व्यास को स्वचालित रूप से धीमा करने और रोकने के लिए सेट किया जा सकता है, जिससे सामग्री का अगला रोल प्राप्त करना आसान हो जाता है।अनवाइंडिंग टेंशन सीमेंस पीएलसी के माध्यम से एक सेंसर बंद-लूप स्वचालित टेपर टेंशन नियंत्रण मोड को अपनाता है।
4. ± 20 मिमी की समायोजन सीमा के साथ, रिलीज और किनारों को कसने को मैन्युअल रूप से समायोजित करने के लिए एक तंत्र से लैस।
5. सामग्री स्वचालित विचलन सुधार प्रणाली द्वारा स्वचालित रूप से ठीक हो जाती है।पूरा फ्रेम एक गाइड रेल प्रकार के बाएँ और दाएँ मूवमेंट को अपनाता है, और चलने वाला भाग एक थ्रेडेड स्क्रू रॉड को अपनाता है, जिसे स्वचालित विचलन सुधार प्राप्त करने के लिए एक सर्वो मोटर द्वारा बाएँ और दाएँ धकेला जाता है।
8. अनवाइंडिंग वायवीय ब्रेक को अपनाती है।
इसे एसएमसी परिशुद्धता आनुपातिक वाल्व द्वारा नियंत्रित किया जाना चाहिए।
4, मेजबान भाग:
1. रैक एक फ्रेम संरचना में 80 # उच्च-गुणवत्ता वाली कास्टिंग को अपनाता है, और पूरी मशीन सीमलेस खोखले स्टील पाइप द्वारा समर्थित है।आसान पृथक्करण और परिवहन के लिए क्षैतिज और सीधे बीम को बीच में खंडित किया जाता है।
2. होस्ट ट्रांसमिशन के लिए सर्वो मोटर और सिंक्रोनस व्हील स्पीड अनुपात के संयोजन को अपनाता है।
3. कर्षण उपकरण सक्रिय कर्षण और वायवीय संपीड़न विधि को अपनाता है।सर्वो मोटर दर्पण रोलर को सक्रिय रूप से खींचने के लिए चलाती है।
4. पूरी मशीन बंद-लूप सर्वो मोटर नियंत्रण को अपनाती है।
5, रोल अप अनुभाग:
1. वाइंडिंग सतह वाइंडिंग और सेंटर वाइंडिंग की दोहरी संरचना को अपनाती है, जिसमें सामने और पीछे की वाइंडिंग ए/बी अक्ष वाइंडिंग के रूप में होती है।मोटर रेड्यूसर को हवा में चलाती है (या सिंगल एक्सिस रिवाइंडिंग भी संभव है)
2. घुमावदार यांत्रिक भुजा एक आयातित डोवेटेल ग्रूव रैखिक गाइड रेल संरचना रूप को अपनाती है
3. सतह वाइंडिंग फॉर्म का सिद्धांत, वाइंडिंग शाफ्ट को सिंक्रोनस वाइंडिंग के लिए स्टील शाफ्ट से कसकर जोड़ा जाता है (स्टील शाफ्ट निष्क्रिय रूप से संचालित होता है)
4. प्रत्येक वाइंडिंग शाफ्ट 15kw सर्वो मोटर द्वारा संचालित होता है, और विस्तार शाफ्ट के तनाव को समायोजित करने के लिए सीमेंस पीएलसी स्वचालित नियंत्रण आवृत्ति कनवर्टर द्वारा वर्तमान सामग्री वाइंडिंग व्यास के आधार पर वाइंडिंग तनाव को समायोजित किया जाता है, ताकि इसमें कोई मोटाई कारक न हो। एकाधिक कट सामग्री, और सभी कुंडल अंत चेहरे सपाट हैं।
डिस्क की सतह की समतलता को वायवीय दबाव और स्व-भार दबाव के बीच स्विच करके स्वतंत्र रूप से चुना जाता है, और तैयार कॉइल की आंतरिक और बाहरी परतों की जकड़न को नियंत्रित किया जाता है।जैसे-जैसे वाइंडिंग का व्यास बढ़ता जा रहा है, सीमेंस स्वचालित रूप से पीएलसी द्वारा वाइंडिंग सर्वो मोटर की गति को नियंत्रित करता है, जिससे सर्वो मोटर की सेवा जीवन में काफी वृद्धि होती है।
5. जब एकल अक्ष रिवाइंडिंग की आवश्यकता होती है, तो पूर्ण अक्ष तनाव को टच स्क्रीन पर भी चुना जा सकता है, और घुमावदार सर्वो मोटर का उपयोग घूर्णन शंकु नियंत्रण मोड के रूप में किया जाता है।
6. वाइंडिंग और अनलोडिंग फॉर्म: हाइड्रोलिक स्वचालित अनलोडिंग
7. वेस्ट एज रीसाइक्लिंग डिवाइस: एज कलेक्शन डिवाइस वेस्ट एज को इकट्ठा करता है
