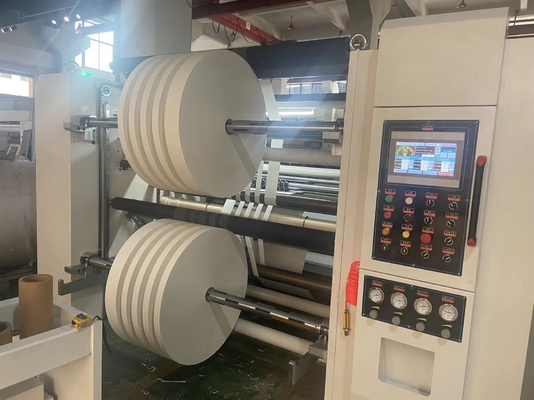

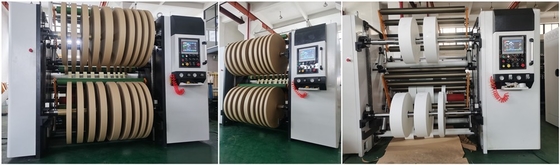

1350 मिमी टेप स्लिटर रिवाइंडर हाई स्पीड 30g/M2~350g/M2

एच.जे—1300A 电脑高速分切机

एच.जे—1300एकंप्यूटर हाई-स्पीड स्लिटिंग मशीन

一, 用途:के लिए उपयुक्त :

प्लास्टिक की बोतलें/पीईटी/पीवीसी, प्लास्टिक की बोतलें 30-350 ग्राम /एम²(双胶纸,纸袋纸,白板纸,特种纸,淋膜纸等),纸塑复合材料等.

यह मशीन 30-350 ग्राम/मीटर जैसे बहुत सारे कागज के लिए उपयुक्त है², कागज और फिल्म लेमिनेटेड, पीईटी/पीवीसी, चिपकने वाला, गैर-बुना आदि सर्वोत्तम जंबो रोल काटने की मशीन।

二, 性能及特点:विशेषता:

1. अधिक पढ़ें

मशीन का उपयोग सर्वो तीन मोटर सिंक्रनाइज़ नियंत्रण, ऑटो टेप तनाव, केंद्र और सतह को एक साथ रिवाइंड करना;

2.

मशीन उपयोग आवृत्ति गति समायोजित करें, गति बढ़ने पर स्थिर चालू रखें;

3,自动计米,自动停机,报警等功能；

ऑटो काउंटर मात्रा, ऑटो निश्चित लंबाई, अलार्म होने पर ऑटो मशीन बंद होना, ऑटो टेंशन नियंत्रण आदि कार्य।

4, ए, बी के बारे में जानकारी, जैसे कि ए, बी के बारे में जानकारी;

फीडिंग रोल में एयर शाफ्ट का उपयोग 3#(76 मिमी पेपर ट्यूब कोर) का उपयोग करें

5.

रिवाइंडिंग में फोटोकेल नियंत्रण किनारे की स्थिति नियंत्रण का उपयोग किया जाता है

6, 圆刀纵切废边自动排放装置；

गोलाकार चाकू रोल के बेकार किनारे को काटता है, और यह पंखे द्वारा स्वतः बाहर निकल जाता है

7,自动气动式/无轴液压式放卷配置.

स्वचालित एयर शाफ्ट/हाइड्रोलिक शाफ्टनेस अनवाइंडिंग भाग

• 技术参数:अनवाइंडिंग यूनिट:

四, 机器配置:मशीन विन्यास:

1. मोबाइल फोन की मरम्मत के लिए आवेदन पत्र:

1. 机架采用50#优质钢板结构.左右移动采用直线导轨.
2. 左右移动采用超声波纠偏系统,纠偏采用中国产 1套
3. वजन: वजन कम करने के लिए 20 किलो वजन (10 किलो * 2 दिन) 1 मिनट
4. आयाम: 1350 मिमी

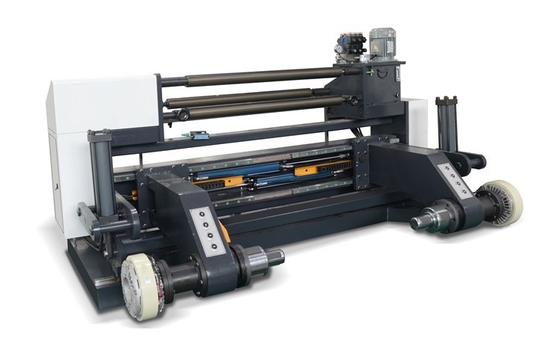

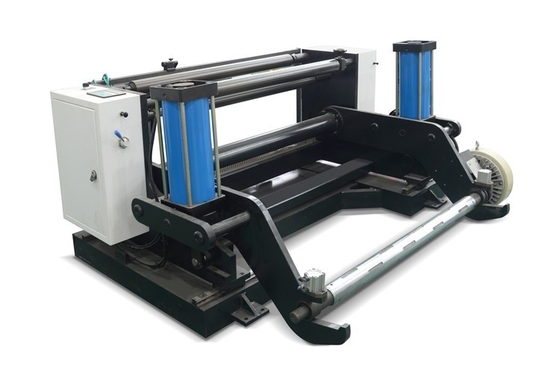

1. अनवाइंडिंग: अनविंगिंग भाग एयर शाफ्ट 3 इंच का उपयोग करें/हाइड्रोलिक शाफ्टनेस चुनें

1. मशीन रैक स्टील संरचना का उपयोग करती है।रैखिक गाइड का उपयोग करके चारों ओर घूमें।

(2) स्थिर प्रकार सुधार प्रणाली का उपयोग करें। ईपीसी चीन का उपयोग करें।

(3) तनाव नियंत्रण: तनाव उपयोग ब्रेक नियंत्रण 20 किग्रा (हाइड्रोलिक 10 किग्रा*2 पीसी है) 1 पीसी

(4) अनवाइंडिंग सामग्री की चौड़ाई: 1350 मिमी

2. मोबाइल फोनों की संख्या:

1)驱动和传动机构:

1. 主动采用电机与减速轮速比相结合方式
2. 7.5 किलोवाट से अधिक बिजली की आपूर्ति
3. 变频器采वॉल्यूम 7.5kw

2. मुख्य अभियंता (सतह घर्षण प्रकार): रैक उच्च गुणवत्ता वाली कास्टिंग संरचना का उपयोग करता है

1) ड्राइवर और ड्राइव तंत्र:

(1) कैपस्टन रोल मोटर और रेड्यूसर दर के संयोजन का उपयोग करता है

(2) मोटर उपयोग चिंग सर्वो मोटर (7.5 किलोवाट) 1सेट

(3) फ़्रिक्वेंसी कनवर्टर चीन ब्रांड होंगयुआन 7.5 किलोवाट का उपयोग करता है

2)牵引装置:

1. 结构型式:主动牵引气动压紧方式
2. 驱动方式:主电机带动主传动轴,主轴带动主动辊牵引
3. 压紧方式采用气缸控制

2) कर्षण उपकरण:

1. संरचना प्रकार: सक्रिय कर्षण वायवीय प्रेस रोलर रास्ता
2. चालक मार्ग: मुख्य मोटर ड्राइव मुख्य ड्राइव रोल, मुख्य एक्सल ड्राइव मुख्य ट्रैक्शन रोल
3. प्रेस का तरीका वायवीय नियंत्रण का उपयोग करें

3)अतिरिक्त उपाय:

1. 采用圆刀分切装置结构
2. 圆刀采用上海,可任意手动调节 10付
3. आकार:±0.2मिमी
4. बिजली आपूर्ति इकाई 2.2KW

3) काटने का उपकरण:

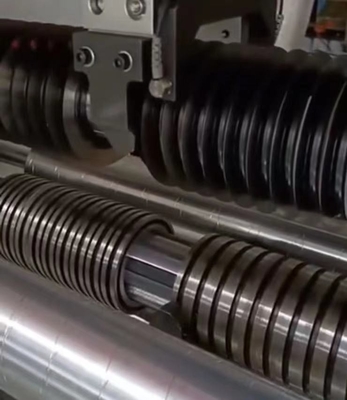

1. गोलाकार चाकू काटने वाले उपकरण संरचना का उपयोग करें
2. गोल चाकू शंघाई का उपयोग करता है, स्वतंत्र रूप से 10 पीसी समायोजित कर सकता है
3. स्लिटिंग परिशुद्धता:±0.2 मिमी

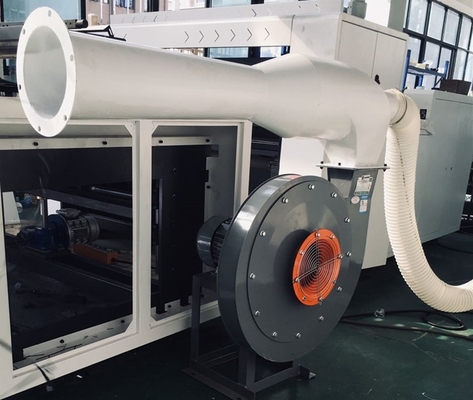

4. अपशिष्ट साइड डिस्चार्ज सिस्टम उच्च दबाव पंखे 2.2KW को अपनाता है

3. 收卷装置

结构方式:双气胀轴收卷结构方式同时收卷

1. 收卷轴采用键条式气胀轴(3英寸规格) 2条
2. 7.5 किलोवाट से अधिक बिजली की आपूर्ति
3. 变频器采用国产宏远7.5KW 2套
4. 传动方式:采用齿轮传动独立控制方式 2套
5. मोटाई सीमा:φ1000mm,
6. 收卷上轴,下料采用自动卸料装置形式 1套

3.रिवाइंडिंग उपकरण:

संरचना का तरीका: दो एयर शाफ्ट रिवाइंडिंग का उपयोग करें

1. रिवाइंडिंग रोल स्प्लाइन एयर शाफ्ट (3 इंच स्पेक) 2 पीसी का उपयोग करता है
2. मोटर उपयोगचीन ब्रांड सर्वो7.5KW 2पीसी
3. इन्वर्टर 7.5KW वेक्टर नियंत्रण 2पीसी का उपयोग करता है
4. ड्राइवर: स्वतंत्र नियंत्रण गियर ट्रांसमिशन 2सेट

(5)रिवाइंडिंग व्यास अधिकतम: 1000 मिमी

(6) दो रिवाइंडिंग शाफ्ट स्वचालित मोटर प्रकार अनलोडिंग डिवाइस फॉर्म 1 सेट का उपयोग करते हैं

5. नियंत्रण तरीका:

采用连体式控制柜和配电箱集中控制 1套

1. 该机的控制系统大致可分为主机速度控制,放卷张力控制,收卷张力调节,自动计米等由PLC集中控制,触摸屏采用台湾威纶,PLC采用德国西门子；
2. 触摸屏采用10寸,可推拉式结构
3. पीएलसी की जांच करें;
4. 可以予设分切长度停机

6.配套设施:(用户自行负责)

1. सर्किट ब्रेकर: सर्किट ब्रेकर 380V 50Hz
2. 气源:空压机6个气压

यह मशीन 1सेट पर विद्युत नियंत्रण बॉक्स और बिजली की आपूर्ति एक साथ है

1. मशीन की नियंत्रण प्रणाली जिसमें मुख्य इंजीनियर गति नियंत्रण, अनवाइंडिंग टेंशन नियंत्रण, रिवाइंडिंग टेंशन नियंत्रण, पीएलसी द्वारा ऑटो मीटर काउंट आदि नियंत्रण, टच स्क्रीन का उपयोग वेनव्यू ताइवान, पीएलसी का उपयोग सीमेंस जर्मनी;और अन्य नियंत्रण (हाइड्रोलिक दबाव प्रकार)

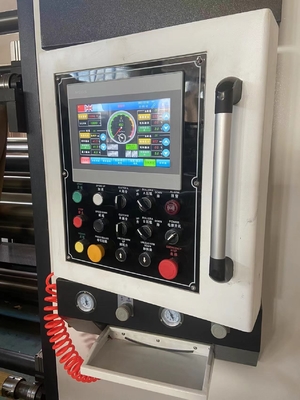

2. टच स्क्रीन 10 इंच, पुश-पुल संरचना को अपनाती है।
3. पीएलसी ऑटो मीटर काउंटर, अलार्म होने पर ऑटो स्टॉप, ऑटो निश्चित लंबाई।
4. सेटिंग मीटर पर पहुंचने पर यह अपने आप रुक सकता है।

6.अतिरिक्त उपकरण:(इसके लिए खरीदार जिम्मेदार है)

1. बिजली की आपूर्ति: 3चरण 4 तार स्विच;380V 50HZ
2. वायु : वायु कंप्रेसर
