उत्पाद विवरण:
|
| मुद्रित प्रपत्र: | फ्लेक्सो | मुद्रण गति: | 10मी/मिनट-80मी/मिनट |
|---|---|---|---|
| यांत्रिक गति: | 10मी/मिनट-100मी/मिनट | सब्सट्रेट की अधिकतम चौड़ाई: | 320 मिमी |
| मुद्रण चौड़ाई: | 50-320 मिमी | मुद्रण परिधि: | 190.5-635 मिमी |
| अनिलॉक्स रोलर विनिर्देशों: | 85*350 | ||
| प्रमुखता देना: | हैजिंग 320 मिमी हाई स्पीड फ्लेक्सो प्रिंटिंग मशीन,हाईजिंग 10 मीटर / मिन हाई स्पीड फ्लेक्सो प्रिंटिंग मशीन,हाइजिंग 80 मीटर / मिन फ्लेक्सो लेबल प्रिंटिंग मशीन |
||

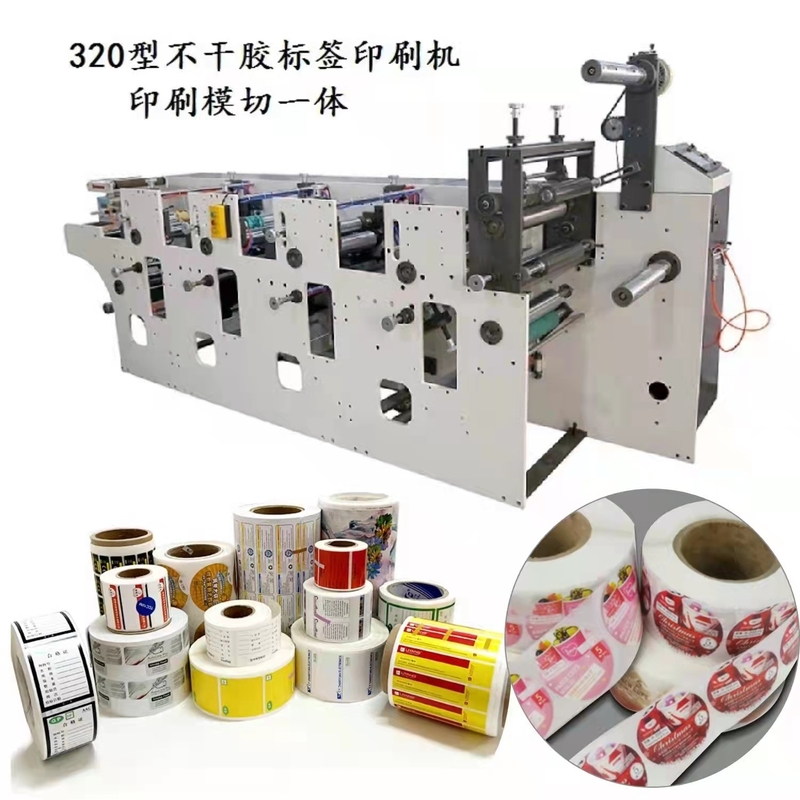

प्लास्टिक फिल्म रोल के लिए YT 3-320 यूवी फ्लेक्सो प्रिंटिंग मशीन पेपर रोल बुने हुए रोल;
तकनीकी मापदंड
|
मुद्रित प्रपत्र |
फ्लेक्सो |
| मुद्रण गति | 10मी/मिनट－80मी/मिनट |
| यांत्रिक गति | 10मी/मिनट-100मी/मिनट |
| सब्सट्रेट की अधिकतम चौड़ाई | 320 मिमी |
| मुद्रण चौड़ाई | 50-320 मिमी |
| मुद्रण परिधि | 190.5-635mm |
| प्लेट की मोटाई | 1.7 / 2.28 मिमी (विशेष अग्रिम सूचना) |
| अनिलॉक्स रोलर निर्दिष्टीकरण | 85*350 |
| एल्यूमिनियम गाइड रोलर विनिर्देशों | 70*350 |
| मुद्रण नीचे रोलर | 85*350 |
| अधिकतम व्यास खोलना | 550 मिमी |
| अधिकतम घुमावदार व्यास | 550 मिमी |
| ओवन अधिकतम तापमान | 80℃ |
| सब्सट्रेट कोर व्यास | 74 मिमी |
| पूरी मशीन की कुल शक्ति | 22 किलोवाट |
| सुखाने गर्मी स्रोत | बिजली की हीटिंग |
| मशीन वजन | 2000 किलो |
| आयाम | 4100 (एल) x 1200 (डब्ल्यू) x 1200 (एच) मिमी |
| शरीर का रंग | सफेद (विशेष अग्रिम सूचना) |
विशेषता:
1. डिस्चार्ज से लेकर कम दूरी की प्राप्ति तक।
2. सिरेमिक स्टिक एक खुरचनी से सुसज्जित है, जो मुद्रित और नम है, और एक स्पष्ट रंग है।
3. 190.5-635MM की परिधि को बार-बार प्रिंट करना, कैस्केडिंग फ्लेक्सोग्राफिक प्रिंटिंग मशीन, तिरछी ट्रेडमार्क प्रिंटिंग मशीन, पंखुड़ी प्रिंटिंग मशीन और प्रिंटिंग लंबाई के रिक्त स्थान को भरना।
4. रंग सटीकता और मुद्रण अस्थिरता को प्रभावित करने वाले 360-डिग्री कलरिंग डिवाइस गैप, असेंबली, वियर इत्यादि को हल करने के लिए गियर रंग का उपयोग।
5. बाएं से दाएं: कॉइल फीडिंग, प्रिंटिंग, यूवी क्योरिंग, फिल्म कटिंग, लैमिनेटिंग, स्लीटिंग, एक सुसंगत समापन घुमावदार
6. पानी आधारित स्याही (यू .)वी) मुद्रण, प्रदूषण मुक्त, पर्यावरण के अनुकूल, मुद्रण की गति नेटवर्क केबल के अनुसार भिन्न होती है, गति भी भिन्न होती है, मुद्रण लेबल की सबसे तेज़ गति 90 मीटर प्रति मिनट होती है।
7. प्रिंटिंग बिल, लेबल, कार्डबोर्ड, हाई-ग्रेड स्टिकर्स, क्लोदिंग टैग्स आदि।
8. मुद्रण सामग्री: कागज 20 ~ 250 ग्राम / एम 2 स्वयं चिपकने वाला नरम कुंडल और अन्य सामग्री।
9. प्रक्रिया:
1 निर्वहन, 2 स्वचालित निरंतर तनाव, 3 खुरचनी, 4 मुद्रण इकाई, 5 कर्षण, 6 स्वचालित निरंतर तनाव, 7 केंद्र प्राप्त करना
मशीन विन्यास:
1.अनवाइंडिंग डिवाइस:
1)सिंगल आर्म सेंटर रोल अप
2)खोलने का अधिकतम व्यास: Φ500 मिमी
3)ज्वलनशील शाफ्ट विनिर्देश: 3"
4)ज्वलनशील शाफ्ट विनिर्देश: 1
5)तनाव नियंत्रण रेंज: 0-50 किग्रा/
6)तनाव नियंत्रण रेंज: 5KG
7)एनालॉग सुधार प्रणाली1 सेट
2.मुद्रण इकाई
1)ड्राइव मोडीई: गियर वाली मोटर ड्राइव, सिंक्रोनस बेल्ट ड्राइव।
2)प्रिंटिंग प्लेट शाफ्ट:
(1)लंबवत रंग: मैनुअल
(2)क्षैतिज रंग: मैनुअल
3)समग्र संरचना: प्लेट रोल, खुरचनी, स्याही ट्रे, अनिलॉक्स रोलर।
4)खुरचनी: यह एकतरफा खुरचनी को अपनाता है।खुरचनी की सामग्री उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु प्रोफ़ाइल से बनी है, जो सुविधाजनक और लोड करने, उतारने और साफ करने के लिए त्वरित है।
4．सुखाने वाला उपकरण:
1) + यूवीप्रत्येक रंग समूह तेज हवा + यूवी . से सुसज्जित है
2)ओवन इलेक्ट्रिक हीटिंग और प्रशंसक बुद्धिमान नियंत्रण, ओवन के अंदर के तापमान को नियंत्रित किया जा सकता है।
5．घुमावदार उपकरण
1)घुमावदार विधि: वन-आर्म सेंटर कर्ल
2)पेपर कोर स्थापना विधि: विस्तार शाफ्ट विस्तार 1
3)ज्वलनशील शाफ्ट विनिर्देश: 3 ”
4)तनाव नियंत्रण: पूरी तरह से स्वचालित तनाव नियंत्रण
5)घुमावदार तनाव सीमा: 1-5 किलो / पूर्ण चौड़ाई
6)एकल घुमावदार व्यास: अधिकतम 500 मिमी।
सहायक सुविधाएं (उपयोगकर्ता स्वयं के लिए जिम्मेदार हैं)
1,380V * 50HZ
बिजली की आपूर्ति: 3-चरण * 380V * 50HZ, तीन-चरण पश्चिम लाइन प्रणाली
2,एयर कंप्रेसर: 1KW (1 सेट)
विद्युत सूची
|
शक्ति |
मशीन पावर मुख्य | 7.5 किलोवाट 380 वी | शंघाई | कुल 1 |
|
गरम करना |
4.7KW/सेट | यूवी | 3समूहों | |
| 120W पवन स्रोत | 3समूहों | |||
| बिजली के उपकरण | श्नाइडर | |||
| स्याही रोलर मोटो | 60W 220V एसी | चीन शंघाई | 3 समूहों | |
| कुल शक्ति | लगभग 22 किलोवाट | |||
| तनाव मुक्त | पीएलसी नियंत्रण चुंबकीय पाउडर ब्रेक | रुआन हैताई | टॉर्क: 50 एनएम | |
| निर्वहन कर्षण | पीएलसी नियंत्रण चुंबकीय पाउडर ब्रेक | टॉर्क: 2.5 एनएम | ||
|
रंग समूह |
तापमान नियंत्रक निरंतर तापमान पर ओवन के तापमान को नियंत्रित करता है।होमोजेनाइजेशन के लिए अधिक उचित आवश्यकता प्राप्त करने के लिए स्याही रोलर और मेष रोलर का विलंब नियंत्रण।
|
|
||
|
रोलिंग
|
रोलिंग सेंटर |
|||
| पीएलसी | चीन शिनजी | 1 सेट | ||
| सुधारक उपकरण | चीन केसाई | 1 सेट | ||
| प्रिंट रोल | विशिष्टता वैकल्पिक | 3 लेख | ||
| टच स्क्रीन | 7 इंच | चीन शिनजी | 1 सेट |
क़ीमत
| उत्पाद | YT3-320 यूवी फ्लेक्सो प्रिंटिंग मशीन |
| उद्धरण | |
| बंदरगाह |
 |

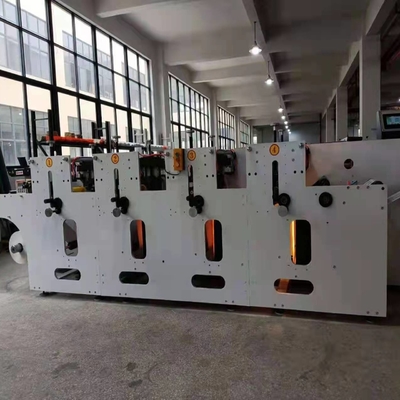

मुद्रण समूह |
|
सुधारक उपकरण
|
|
कैबिनेट का नेतृत्व किया: |
|
एलईडी इलाजसमूह |
|
कंट्रोल पैनल |
320 मिमी हाई स्पीड फ्लेक्सो प्रिंटिंग मशीन 10 मीटर / न्यूनतम -80 मीटर / न्यूनतम गैर बुने हुए कपड़े बुने हुए पे कोटिंग पेपर पीएलए पेपर रोल फिल्म
