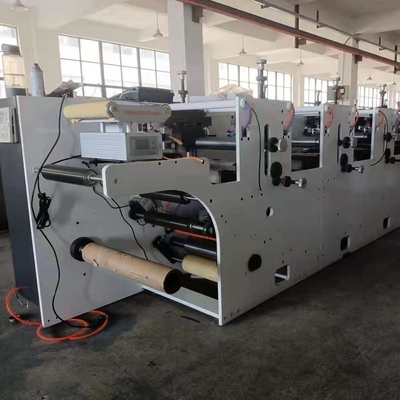

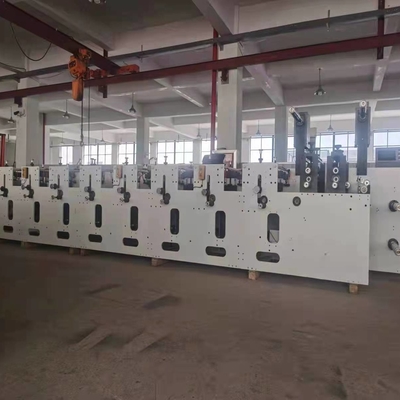

कंप्यूटर स्वचालित रंग पंजीकरण के साथ YT 6-1400 हाई स्पीड फ्लेक्सो प्रिंटिंग मशीन, 100-1200 मिमी गैर बुना फ्लेक्सो प्रिंट

क्राफ्ट पेपर रोल या गैर बुने हुए कपड़े के लिए HJ 6-1400 मॉडल फ्लेक्सो प्रिंटिंग मशीन

फिल्म रोल प्लास्टिक फिल्म रोल







सबसे पहले, सुविधाओं की विशेषताएं:



1. डिस्चार्ज से लेकर कम दूरी की प्राप्ति तक।



2. स्व-विकसित विशेष खुरचनी उच्च गति से उड़ने वाली स्याही की भरपाई करती है और हवा में विलायक के अस्थिरता को कम करती है।



3. अपर्याप्त मुद्रण लंबाई के साथ कैस्केडिंग फ्लेक्सो प्रिंटिंग मशीन के रिक्त स्थान को भरने के लिए बार-बार मुद्रण लंबाई 300-950 मिमी।



4. कंप्यूटर स्वचालित रंग पंजीकरण प्रणाली, शिफ्ट स्वचालित ट्रैकिंग मुआवजा, सटीक रंग पंजीकरण और स्थिर मुद्रण को अपनाएं।



5. मुद्रण सामग्री: OPP: 20~70μm BOPP: 20~60μm PE: 35~100μm NY: 20~50μm PET: 20~60μm CPP: 20~60μm कागज: 20~300g/m2 स्टिकर और अन्य सामग्री।

6. प्लेट बनाने की प्रक्रिया का चक्र छोटा है और लागत कम है।मल्टी-कलर ग्रेव्योर सिलेंडर की अवधि 5 से 10 दिन है, और फ्लेक्सोग्राफ़िक प्रिंटिंग प्लेट 5 घंटे के लिए बनाई जाती है।फ्लेक्सोग्राफ़िक संस्करण प्रिंट क्षेत्र पर निर्भर करता है और ग्रेव्योर सिलेंडर की तुलना में बहुत कम महंगा है।



7. प्री-प्रेस सुधार, पोस्ट-प्रेस तेज हवा + इन्फ्रारेड सुखाने डिजाइन, सहायक शीतलन धौंकनी।स्याही के खराब तरीके से सूखने पर आसानी से लगने वाले दाग से बचें।



8. मुद्रण भाग उच्च शक्ति रैखिक गाइड रेल द्वारा संचालित होता है, और अग्रिम और रिट्रीट संस्करण रैखिक बॉल स्क्रू + स्थायी चुंबक तुल्यकालिक सर्वो मोटर द्वारा संचालित होता है,



9.1-6 रंगों को आवश्यकता के अनुसार अनुकूलित किया जा सकता है, चौड़ाई 1000MM



10. प्रक्रिया 1 डिस्चार्ज, 2 स्वचालित निरंतर तनाव, 3 स्क्रैपर, 4 मुद्रण इकाई, कंप्यूटर रंग, 5 कर्षण, 6 स्वचालित निरंतर तनाव, 7 केंद्र ऊपर और नीचे रसीद





तकनीकी मापदंड



1. मुद्रित प्रपत्र: फ्लेक्सो

2. मुद्रण सब्सट्रेट: कागज गैर-बुना फिल्म

3. मुद्रण गति: 10 मीटर/मिनट-120 मीटर/मिनट

4. यांत्रिक गति: 10 मीटर/मिनट-150 मीटर/मिनट

5. सब्सट्रेट की अधिकतम चौड़ाई: 1440 मिमी

6. मुद्रण चौड़ाई: 100-1200 मिमी

7. मुद्रण परिधि: 300-950 मिमी

8. प्लेट की मोटाई: 1.7 मिमी (विशेष अग्रिम सूचना)

9. अनिलॉक्स रोलर विनिर्देश: Φ106*1440*6

10. एल्यूमिनियम गाइड रोलर विनिर्देश: Φ100*1440 Φ70*1440

11. प्रिंटिंग बॉटम रोलर: Φ160*1440

12. अनवाइंडिंग का अधिकतम व्यास: Φ1200 मिमी

13. अधिकतम घुमावदार व्यास: Φ1200 मिमी

14. बड़े ओवन का अधिकतम तापमान: 80°C

15. सब्सट्रेट कोर व्यास: 74 मिमी

16. पूरी मशीन की कुल शक्ति: मोटर शक्ति 15+7.5kW, विद्युत ताप शक्ति 48KW

17. शुष्कन ताप स्रोत: विद्युत तापन

18. मशीन का वजन: लगभग 15 टन

19. आयाम: 12800(एल) x 2400 (डब्ल्यू) x 1150(एच)मिमी

20. शरीर का रंग : गहरा भूरा+सफ़ेद (विशेष अग्रिम सूचना)





दूसरा, मशीन कॉन्फ़िगरेशन:

अनवाइंडिंग डिवाइस:



1) सेमी-ऑटोमैटिक अनवाइंडिंग डिवाइस: वायवीय स्वचालित फीडिंग

2) अनवाइंडिंग का अधिकतम व्यास: Φ1000 मिमी

3) इन्फ्लेटेबल शाफ्ट विशिष्टता: 3”

4) मुद्रास्फीति शाफ्ट की संख्या: 2

5) तनाव नियंत्रण सीमा: 0-100 किग्रा/पूरी चौड़ाई

6) चुंबकीय पाउडर: 10KG, स्वचालित तनाव नियंत्रण

7) पूरी तरह से स्वचालित तनाव का पता लगाने वाला उपकरण;

8) एनालॉग सुधार प्रणाली 1 सेट





2. मुद्रण इकाई



1) ड्राइव मोड: गियर वाली मोटर ड्राइव, सिंक्रोनस बेल्ट ड्राइव।

2) प्रिंटिंग प्लेट शाफ्ट:

(1) अनुदैर्ध्य रंग पंजीकरण: स्थायी चुंबक सर्वो मोटर ड्राइव (कोसाई कंप्यूटर स्वचालित रंग प्रणाली निष्पादन कमांड)

(2) क्षैतिज रंग: मोटर ड्राइव (मैन्युअल निष्पादन)

3) समग्र संरचना: प्लेट रोल, स्क्रेपर, स्याही ट्रे, एनिलॉक्स रोलर,

4) स्क्रेपर: वन-वे स्क्रेपर के 4 सेट का उपयोग किया जाता है।स्थापना को सुविधाजनक बनाने के लिए, स्क्रैपर की सामग्री उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु प्रोफाइल से बनी है, जो लोड, अनलोड और साफ करने के लिए सुविधाजनक और त्वरित है।



4. सुखाने का उपकरण:



1) प्रत्येक रंग समूह तेज हवा + इन्फ्रारेड ओवन सुखाने से सुसज्जित है: मुद्रण के बाद शीतलन और इलाज के एक सेट के साथ।

2) समग्र मुद्रण को पहले सुखाया जाता है और फिर ठंडा किया जाता है।ओवन को विद्युत रूप से गर्म किया जाता है और पंखे को बुद्धिमानी से नियंत्रित किया जाता है, और ओवन के अंदर का तापमान नियंत्रित किया जाता है।



5. वाइंडिंग डिवाइस



1) घुमावदार विधि: केंद्र कर्लिंग ऊपर और नीचे अक्ष

2) पेपर कोर स्थापना विधि: विस्तार शाफ्ट विस्तार 2

3) इन्फ्लेटेबल शाफ्ट विशिष्टता: 3"

4) वाइंडिंग मोटर: 7.5KW 1 सेट

5) तनाव नियंत्रण: पूरी तरह से स्वचालित तनाव नियंत्रण

6) वाइंडिंग तनाव सीमा: 5-10 किलो/पूरी चौड़ाई

7) एकल वाइंडिंग व्यास: अधिकतम Φ1000 मिमी।



तीसरा, सहायक सुविधाएं (उपयोगकर्ता जिम्मेदार हैं)



1. विद्युत आपूर्ति: 3-चरण *380V*50HZ, तीन-चरण पश्चिम लाइन प्रणाली

2, एयर कंप्रेसर: 2KW (1 सेट)





विद्युत सूची



श्रेणी प्रमुख तकनीकी उत्पाद टिप्पणियाँ



मशीन की शक्ति

मुख्य मशीन 15+7.5KW 380V शंघाई कुल 1

हीटिंग 6 किलोवाट/समूह घर का बना 6 समूह

100WX4 पवन स्रोत

विद्युत उपकरण श्नाइडर

इंक रोलर मोटर 120W 220V AC ताइवान कुल 6 समूह

कुल बिजली लगभग 50KW

अनवाइंडिंग प्रेशर सेंसिंग डिटेक्शन, पूरी तरह से स्वचालित तनाव नियंत्रण

चुंबकीय पाउडर ब्रेक: रयान हैताई टॉर्क: 100 एनएम

निर्वहन कर्षण दबाव परिशुद्धता दबाव विनियमन वाल्व



रंग समूह

तापमान नियंत्रक एक स्थिर तापमान पर ओवन के तापमान को नियंत्रित करता है।

समरूपीकरण के लिए अधिक उचित आवश्यकता प्राप्त करने के लिए स्याही रोलर और जाल रोलर का विलंब नियंत्रण।

पीएलसी मॉड्यूल

घुमावदार केंद्र

पीएलसी जापान मित्सुबिशी

स्थायी चुंबक सर्वो मोटर का प्रगतिशील संस्करण 16

वायवीय स्वचालित फीडिंग

सिमुलेशन सुधार कोसे कंपनी कंप्यूटर स्वचालित रंग प्रणाली कोसेई

रंग स्थायी चुंबक सर्वो मोटर 6

सिरेमिक स्टिक अनिलॉक्स रोलर वैकल्पिक 6

टच स्क्रीन 12 इंच ताइवान वेन्यू
