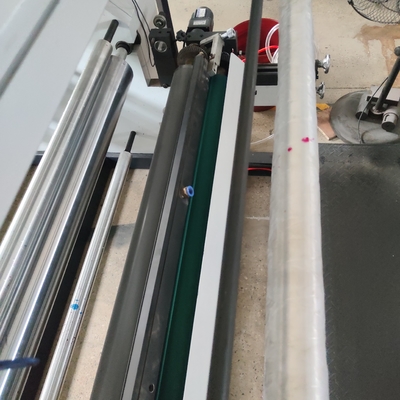

HJ-23000 फ्लेक्सोग्राफ़िक ऑफ़सेट प्रिंटिंग मशीन प्लेट 2.38 मिमी 1200 मिमी 2 रंग

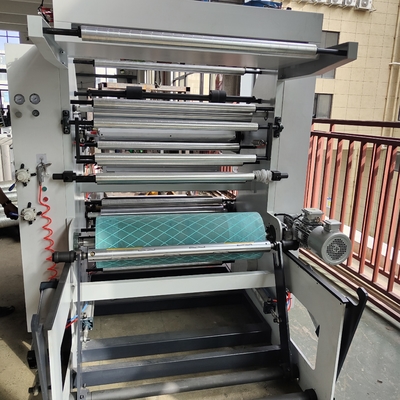

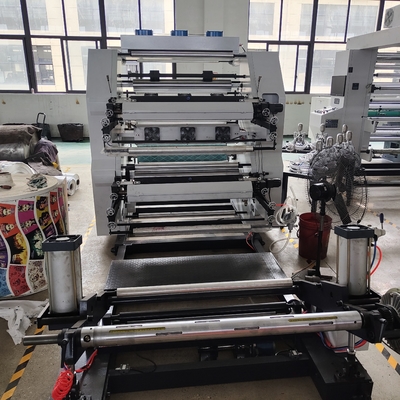

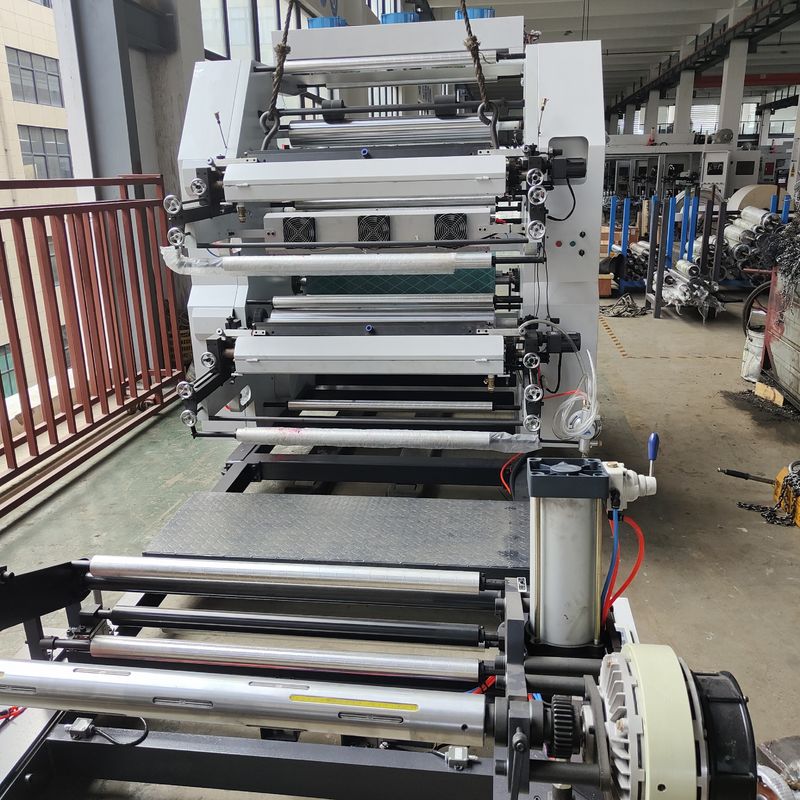

HJ-23000 फ्लेक्सोग्राफ़िक प्रिंटिंग मशीन

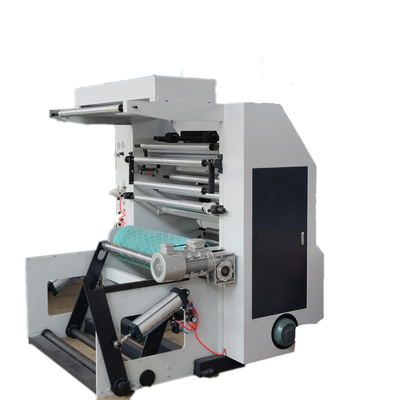

 चित्र सिर्फ आपके संदर्भ के लिए है.

1. मुख्य चर:

ए. मॉडल: एचजे-21300

बी सामग्री:कागज़

सी. मैक्स.मुद्रण की चौड़ाई: 1250 मिमी

डी. मैक्स.मुद्रण की लंबाई: 200-1200 मिमी

ई. मैक्स.मुद्रण की गति: 10-70 मी/मिनट

एफ. प्लेट की मोटाई (गोंद सहित):2.38 मिमी

जी.. मशीन आयाम: 4200*2300*2300मिमी

एच. मशीन का वजन: 1600 किग्रा

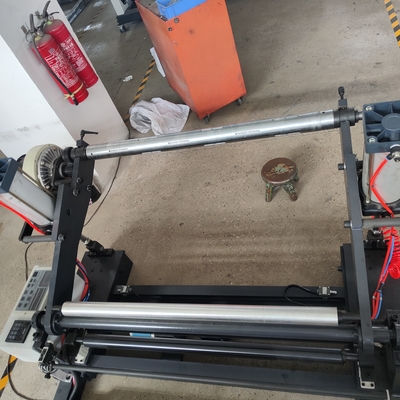

2. अनवाइंड यूनिट:

ए मैक्स.रोलर की लंबाई: 1350 मिमी

बी:मैक्स.प्रभावी रोलर की लंबाई: 1300 मिमी

सी:दीया.रोलर का: 76 मिमी

डी: मैक्स.दीया.अनवाइंड का: 1200 मिमी

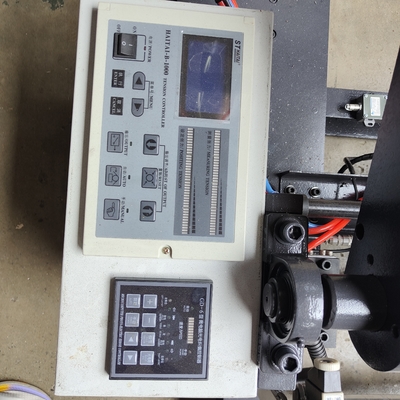

ई: खोलने की विधि: ईपीसी उपकरण, चुंबकीय पाउडर, स्वचालित तनाव, वायु शाफ्ट

एफ: पेपर रोल लोड करने का तरीका: वायवीय प्रकार

3. ट्रैक्शन यूनिट:

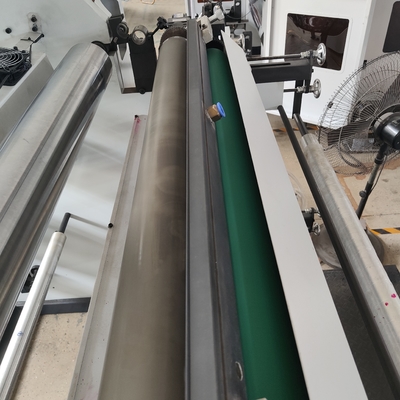

ए: ट्रैक्शन का गठन: रबर रोलर और क्रोम प्लेटेड रोलर

बी:ट्रैक्शन जोन: 2

4:मुद्रण इकाई:

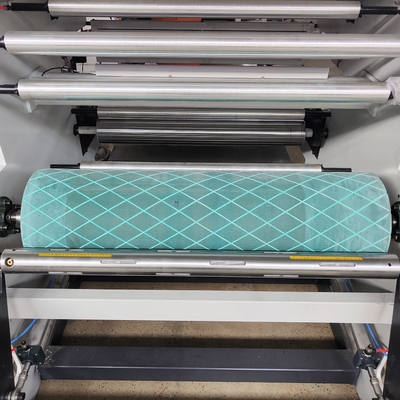

ए. मुद्रण की संरचना: क्रोम प्लेटेड रोलर, रबर रोलर, अनिलॉक्स रोलर, प्लेट सिलेंडर, डॉक्टर ब्लेड

बी: प्लेट सिलेंडर का घेरा: 200-1200 मिमी

सी: प्लेट की सामग्री: राल और रबर

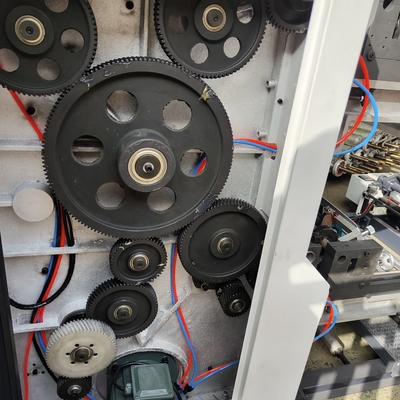

डी: कार्य का सिद्धांत: हेलिकल गियर्स ड्राइव

ई:प्लेटेड-चिपके रोलर समायोजन: वायवीय प्रकार

एफ: अनिलॉक्स रोलर: सिरेमिक अनिलॉक्स रोलर: 1 पीसी/प्रति रंग

5:हीटिंग और सुखाने की इकाई:

ए. गर्म करने और सुखाने का प्रकार: पहले फूंकना, फिर गर्म करना

बी:हीटिंग जोन: हीटिंग ट्यूब 5जोन

सी: ताप की शक्ति: 7.5 किलोवाट

डी: सुखाने में सहायता, लंबाई: 1 मी

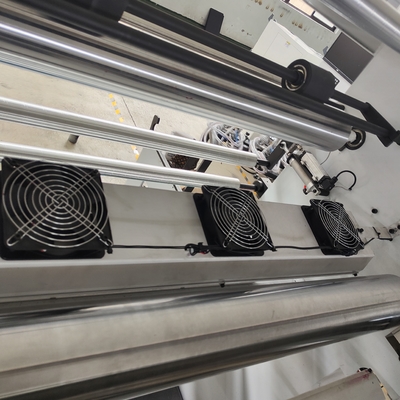

ई: छोटा पंखा: 10 पीसी

एफ: छोटे पंखे की शक्ति: 35W/पीसी

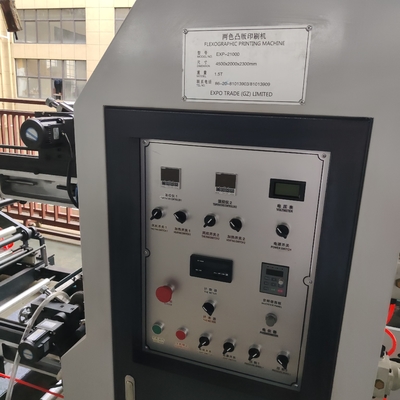

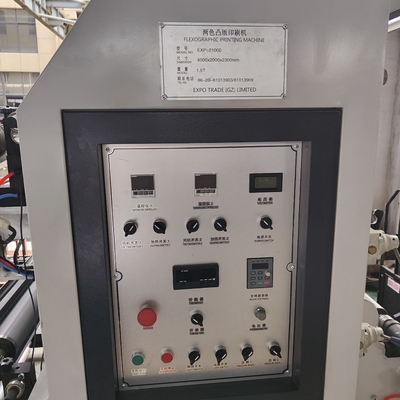

6:बिजली के भागों:

ए.:मुख्य मोटरें: 2.2kw

बी:इंक-ट्रांसफर मोटर:15w*2पीसी

सी: एक गति समायोज्य इन्वर्टर मुख्य मोटर से सुसज्जित है

7:रिवाइंड यूनिट:

ए:मैक्स.रोलर की लंबाई: 1350 मिमी

बी:मैक्स.प्रभावी रोलर की लंबाई: 1300 मिमी

सी:दीया.रोलर का: 76 मिमी

डी: मैक्स.हवा का व्यास: 1200 मिमी

ई: रिवाइंड का तरीका: सतह रोलिंग, एयर शाफ्ट, वायवीय प्रकार

8:मुख्य मशीन विशिष्टता सूची:

ए. मुख्य मोटर: 1 पीसी (कांगयुआन, रुइयन)

बी. इंक ट्रांसफर मोटर: 1 पीसी (लिबांग, चीन)

सी: कनवर्टर मोटर 1 पीसी (रुइयन)

डी: इन्वर्टर: 1 पीसी (केवो, शेन्ज़ेन)

एफ: छोटा पंखा: 10 पीसी (चांगचेंग, सूज़ौ)

जी: एल्यूमिनियम रोलर्स: (रुइयन)

एच: सिरेमिक अनिलॉक्स रोलर: 1 पीसी/प्रति रंग (युनचेंग)

I: रबर रोलर्स: 1 पीसी/प्रति रंग (स्वयं का उत्पाद)

जे: कम दबाव वाले विद्युत भाग: (झेनजू)

के:स्विच: (श्नाइडर एम्लुएटर)

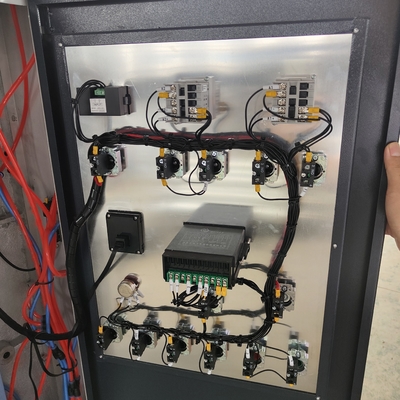

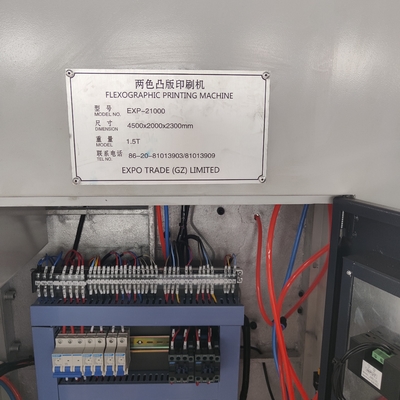

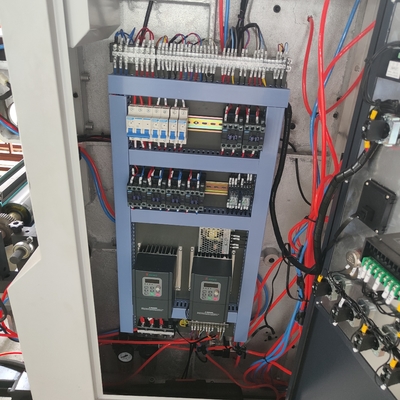

एल: विद्युत नियंत्रण बॉक्स: 1 सेट (स्वयं के उत्पाद)

एम: मुख्य मशीन बॉडी: 1 सेट (स्वयं के उत्पाद)

एन: मुख्य मशीन कास्टिंग: 1 सेट (चुआंगक्सिन कास्ट आयरन कं, लिमिटेड, हेनान)

ओ: वायवीय घटक: 1 सेट (चुआंगफेंग क़िडोंग)

9: स्पेयर पार्ट्स निःशुल्क:

टूल बॉक्स 1 सेट (1-10# स्क्रूड्राइवर, ऑयल गन, इनर हेक्सागोन स्पैनर 1 सेट)

2 पीसी स्विच करता है

संपर्ककर्ता 2 पीसी

हीटिंग ट्यूब 2 पीसी

मशीन संचालन निर्देश 1 पीसी

इन्वर्टर निर्देश 1 पीसी

मुद्रण सिलेंडर 1 सेट (मुद्रण लंबाई 400 मिमी)
