HJ-61400 फ्लेक्सोग्राफ़िक प्रिंटिंग मशीन 1400 मिमी चौड़ाई 10-70 मीटर/मिनट गति

HJ-61400 फ्लेक्सोग्राफ़िक प्रिंटिंग मशीन

चित्र केवल सन्दर्भ के लिए है.

1:मुख्य पैरामीटर

ए: मॉडल: एचजे-61400

बी:सामग्री:कागज

सी:मैक्स.सामग्री की चौड़ाई: 1400 मिमी

डी: मैक्स.मुद्रण की चौड़ाई: 1350 मिमी

ई: मुद्रण की अधिकतम लंबाई: 200-1200 मिमी

एफ:मैक्स.सामग्री मुद्रण की गति: 10-70 मीटर/मिनट

जी: प्लेट की मोटाई (गोंद सहित): 2.38 मिमी

एच. मशीन आयाम: 6200*2400*2650मिमी

I. मशीन का वजन: 4800 किग्रा

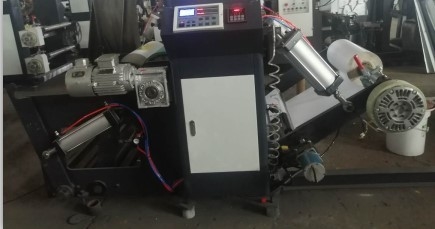

2:अनवाइंड यूनिट:

ए:मैक्स.रोलर की लंबाई: 1450 मिमी

बी:मैक्स.प्रभावी रोलर की लंबाई: 1400 मिमी

सी:दीया.रोलर का: 76 मिमी

डी: मैक्स.दीया.अनवाइंड का: 1200 मिमी

ई: अनवाइंड का प्रकार: ऑटो के साथ चुंबकीय पाउडर।तनाव, एयर शाफ्ट, ईपीसी उपकरण, वायवीय प्रकार

3:ट्रैक्शन यूनिट:

ए.: ट्रैक्शन का गठन: रबर रोलर और क्रोम प्लेटेड रोलर

बी:ट्रैक्शन जोन: 3

4:मुद्रण इकाई:

ए: मुद्रण की संरचना: क्रोम प्लेटेड रोलर, रबर रोलर, डॉक्टर ब्लेड के साथ अनिलॉक्स रोलर, प्लेट-चिपकने वाला रोलर

बी: प्रेसिंग रोलर की परिधि: 200-1200 मिमी

सी: प्लेट की सामग्री: राल और रबर

डी: कार्य का सिद्धांत: हेलिकल गियर्स ड्राइव

ई:प्लेटेड-चिपके रोलर समायोजन: वायवीय प्रकार

एफ: अनिलॉक्स रोलर: सिरेमिक अनिलॉक्स रोलर: 1 पीसी/प्रति रंग

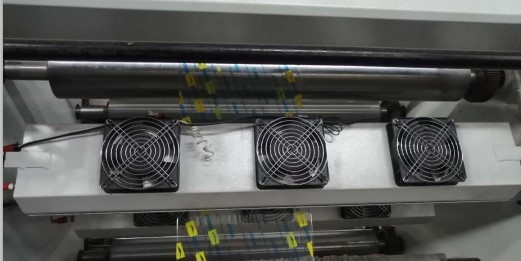

5:हीटिंग और सुखाने की इकाई:

उत्तर: गर्म करने और सुखाने का प्रकार: पहले फूंकना, फिर गर्म करना

बी: ताप क्षेत्र: ताप ट्यूब 9 क्षेत्र

सी: ताप की शक्ति: 16.5 किलोवाट

डी: सुखाने में सहायता, लंबाई: 1 मी

ई: छोटा पंखा: 21 पीसी

एफ: पंखे की शक्ति: 15w/पीसी

6:बिजली के भागों:

ए:मुख्य मोटर: 4.2kw

बी:इंक-ट्रांसफर मोटर: 15w*6पीसी

सी: एक गति समायोज्य इन्वर्टर मुख्य मोटर से सुसज्जित है

7:रिवाइंड यूनिट:

ए:मैक्स.रोलर की लंबाई: 1450 मिमी

बी:मैक्स.प्रभावी रोलर की लंबाई: 1400 मिमी

सी:दीया.रोलर का: 76 मिमी

डी: मैक्स.दीया.हवा की गति: 1200 मिमी

ई: रिवाइंड का प्रकार: सतह रोलिंग, एयर शाफ्ट, वायवीय प्रकार

8:मुख्य मशीन विशिष्टता सूची:

ए. मुख्य मोटर: 1 पीसी (कुएयू, शंघाई)

बी. इंक ट्रांसफर मोटर: 1 पीसी (लिबांग, चीन)

सी: कनवर्टर मोटर: 1 पीसी (रुइयन)

डी: इन्वर्टर: 1 पीसी (केवो, शेन्ज़ेन)

ई: छोटा पंखा: 21 पीसी (फेंगयांग शंघाई)

एफ: एल्यूमिनियम रोलर्स: (रुइयन)

जी: सिरेमिक अनिलॉक्स रोलर: 1 पीसी/प्रति रंग (युनचेंग)

एच: रबर रोलर्स: 1 पीसी/प्रति रंग (स्वयं का उत्पाद)

I: कम दबाव वाले विद्युत भाग :(झेनजू, चीन)

जे:स्विच: (श्नाइडर एम्लुएटर)

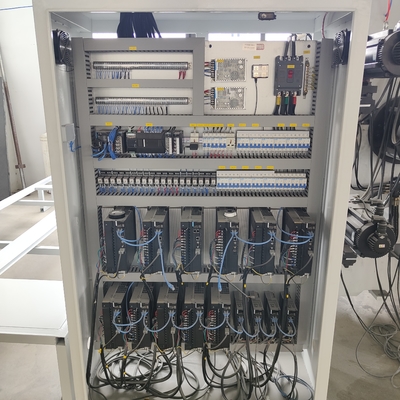

के: विद्युत नियंत्रण बॉक्स: 1 सेट (स्वयं के उत्पाद)

एल: मुख्य मशीन बॉडी: 1 सेट (स्वयं के उत्पाद)

एम: मुख्य मशीन कास्टिंग: 1सेट (चुआंगक्सिन कास्ट आयरन कं, लिमिटेड, हेनान)

एन: वायवीय घटक: 1 सेट (चुआंगफेंग क़िडोंग)

10: स्पेयर पार्ट्स निःशुल्क:

टूल बॉक्स 1 सेट (1-10# स्क्रूड्राइवर, ऑयल गन, इनर हेक्सागोन स्पैनर 1 सेट)

2 पीसी स्विच करता है

संपर्ककर्ता 2 पीसी

हीटिंग ट्यूब 2 पीसी

मशीन संचालन निर्देश 1 पीसी

इन्वर्टर निर्देश 1 पीसी

मुद्रण सिलेंडर 1 सेट (मुद्रण लंबाई 400 मिमी)
